02｜几何体与图元

掌握 5 种基础几何体（Box、Sphere、Cylinder、Torus、Plane），理解分段数与性能的关系，学会程序生成纹理和 Wireframe 可视化。

threejs-creation-diary
• 1603 字 • 4 分钟
threejs typescript webgl 3d geometry primitives

几何体是 3D 世界的积木。掌握 5 种基础图元，就能组合出几乎任何形状。

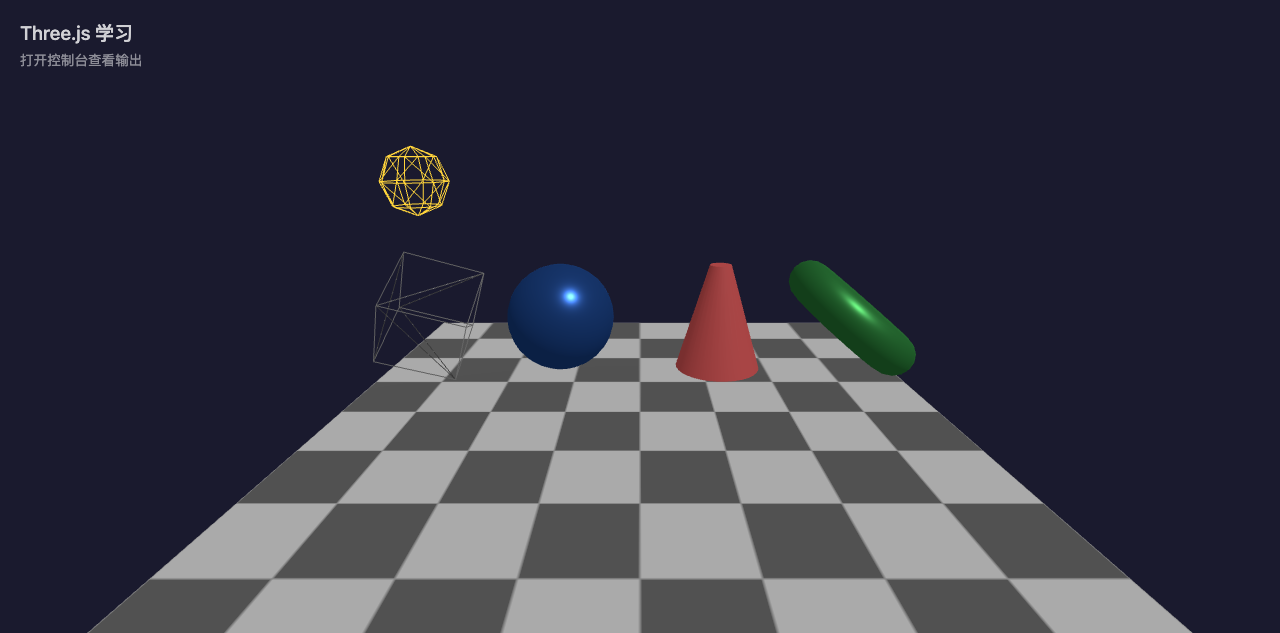

运行效果：5 种基础几何体 + Wireframe 可视化

从左到右：Wireframe 球体（低分段）、Box、Sphere、Cylinder、Torus，底部为棋盘格纹理的 Plane 地面

01 学习目标

本节课聚焦 Three.js 内置几何体，目标是：

  • 掌握 5 种基础几何体的构造函数和参数
  • 理解分段数（segments）对效果和性能的影响
  • 学会用多个图元组合成复杂物体
  • 理解 Wireframe 可视化原理
  • 学会程序生成纹理（Canvas）

02 几何体的本质

Three.js 的几何体本质上是顶点数据的集合：

Geometry = {
  position: Float32Array  // 顶点坐标 (x, y, z)
  normal:   Float32Array  // 法线方向 (nx, ny, nz)
  uv:       Float32Array  // 纹理坐标 (u, v)
  index:    Uint16Array   // 面的索引（哪些顶点组成一个面）
}

为什么用 BufferGeometry？

Three.js 早期有 Geometry 类（更易用），现在统一用 BufferGeometry（更高效）：

对象特点
BufferGeometry直接存储 GPU 可用的数据格式，性能更好，内存占用更少
Geometry（已废弃）需要转换后才能传给 GPU

03 五种基础图元

BoxGeometry — 立方体

const geometry = new THREE.BoxGeometry(1, 1, 1, 1, 1, 1)
// 参数：width, height, depth, widthSegments, heightSegments, depthSegments

顶点数公式：(widthSeg + 1) × (heightSeg + 1) × (depthSeg + 1) × 6面

Box 是最简单的几何体，适合做方块、墙壁、地板等。

SphereGeometry — 球体

const geometry = new THREE.SphereGeometry(0.5, 32, 16)
// 参数：radius, widthSegments, heightSegments

顶点数公式：(widthSeg + 1) × (heightSeg + 1)

  • widthSegments = 32, heightSegments = 16 → 约 33 × 17 = 561 个顶点
  • widthSegments = 8, heightSegments = 4 → 约 9 × 5 = 45 个顶点

分段数越多，球体越光滑，但顶点数也越多。

CylinderGeometry — 圆柱体

const geometry = new THREE.CylinderGeometry(0.5, 0.5, 1, 32)
// 参数：radiusTop, radiusBottom, height, radialSegments

通过设置不同的 radiusTop 和 radiusBottom，可以做出：

  • 圆柱体（两者相等）
  • 圆锥体（top = 0）
  • 圆台（top < bottom）

TorusGeometry — 圆环

const geometry = new THREE.TorusGeometry(0.5, 0.2, 16, 100)
// 参数：radius, tube, radialSegments, tubularSegments

适合做甜甜圈、戒指、光环等环形物体。

PlaneGeometry — 平面

const geometry = new THREE.PlaneGeometry(10, 10, 10, 10)
// 参数：width, height, widthSegments, heightSegments

适合做地面、墙壁、背景板。注意平面只有一面可见（背面默认透明）。

04 Wireframe 可视化

const material = new THREE.MeshBasicMaterial({ wireframe: true })

Wireframe 模式下：

特性说明
渲染方式只渲染面的边，不渲染面本身
WebGL 指令用 gl.LINE_STRIP 替代 gl.TRIANGLES
灯光需求不需要灯光（用 MeshBasicMaterial）
性能比正常渲染更好（不需要计算光照）

用途：

  • 调试几何体结构
  • 可视化分段数和顶点分布
  • 艺术风格化渲染

05 程序生成纹理

不需要下载外部纹理文件，用 Canvas 动态生成棋盘格纹理：

function createCheckerTexture(size = 256, squares = 8): THREE.CanvasTexture {
  const canvas = document.createElement('canvas')
  canvas.width = size
  canvas.height = size
  const ctx = canvas.getContext('2d')!

  const squareSize = size / squares
  for (let i = 0; i < squares; i++) {
    for (let j = 0; j < squares; j++) {
      ctx.fillStyle = (i + j) % 2 === 0 ? '#ffffff' : '#333333'
      ctx.fillRect(i * squareSize, j * squareSize, squareSize, squareSize)
    }
  }

  const texture = new THREE.CanvasTexture(canvas)
  texture.wrapS = THREE.RepeatWrapping
  texture.wrapT = THREE.RepeatWrapping
  return texture
}

用途：

  • 不需要下载外部纹理文件
  • 用于 UV 可视化调试
  • 棋盘格是经典的 UV 测试图案

06 API 速查

API用途
new THREE.BoxGeometry(w, h, d, wSeg, hSeg, dSeg)创建立方体
new THREE.SphereGeometry(r, wSeg, hSeg)创建球体
new THREE.CylinderGeometry(rTop, rBot, h, seg)创建圆柱体
new THREE.TorusGeometry(r, tube, rSeg, tSeg)创建圆环
new THREE.PlaneGeometry(w, h, wSeg, hSeg)创建平面
new THREE.Group()创建分组
group.add(mesh)把物体加入组
new THREE.MeshBasicMaterial({ wireframe: true })线框材质
new THREE.CanvasTexture(canvas)从 canvas 创建纹理

07 复盘自测

  1. SphereGeometry 的 widthSegments 从 32 改成 8，球体会发生什么变化？为什么？

    球体会变粗糙，能看到多边形的棱角。因为分段数减少，顶点和面变少了。分段数建议用 2 的幂（8、16、32），GPU 对 2 的幂有优化，且能产生更均匀的三角形分布。

  2. BoxGeometry 的 wireframe 模式下，你能看到什么？

    能看到立方体的所有边线，包括背面的边。Wireframe 模式只渲染面的边，不渲染面本身，用 gl.LINE_STRIP 替代 gl.TRIANGLES。

  3. PlaneGeometry 默认在哪个平面？怎么做地面？

    默认在 XY 平面。做地面需要绕 X 轴旋转 90 度：rotation.x = -Math.PI / 2，让平面水平朝上。

  4. CylinderGeometry 的 radiusTop = 0 会变成什么？radiusTop ≠ radiusBottom 呢？

    radiusTop = 0 是圆锥体；radiusTop = radiusBottom 是圆柱体；radiusTop ≠ radiusBottom 是圆台。三种情况对应不同的几何形状。

  5. 如何用多个图元组合成一个可整体移动的物体？

    用 THREE.Group() 创建一个组，把各个 Mesh 用 group.add(mesh) 加进去，然后移动/旋转整个 group 即可。组内的子物体会继承父级的变换。

08 源码位置

本节课完整源码：

  • 仓库：Three.js 造物日记
  • 目录：02-primitives/
  • 关键文件：
    • main.ts — 主入口，场景搭建 + 5 种几何体 + Wireframe 演示
    • createCheckerTexture() — 棋盘格纹理生成函数

本文是 Three.js + GLSL + WebGPU 学习系列的第 2 篇笔记。课程评分：9.5/10。
