04|灯光与阴影

掌握 5 种灯光类型(Ambient / Hemisphere / Directional / Point / Spot),理解阴影三要素,学会调整阴影质量和性能的平衡。

灯光是 3D 场景的灵魂。掌握 5 种灯光类型和阴影三要素,就能让场景从「扁平感」变成「有层次的真实世界」。

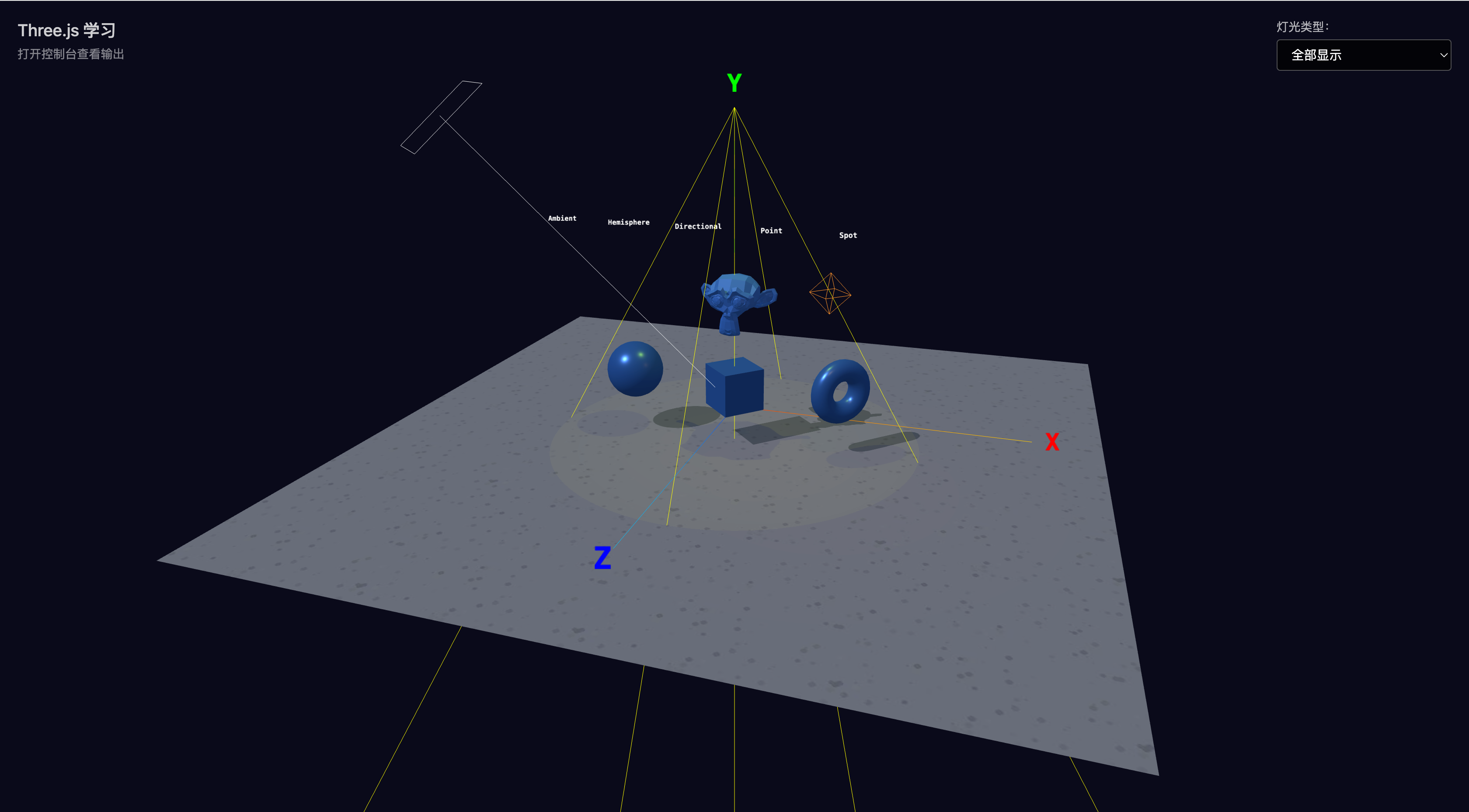

运行效果:5 种灯光对比 + 阴影质量展示

从左到右:Ambient、Hemisphere、Directional、Point、Spot 五种灯光效果对比,下方为不同分辨率的阴影质量展示

01 学习目标

本节课聚焦 Three.js 灯光与阴影系统,目标是:

  • 掌握 5 种灯光类型及其适用场景
  • 理解阴影的三要素(光源、投射物、接收面)
  • 学会调整 shadow.mapSize 平衡阴影质量与性能
  • 学会使用灯光 Helper 可视化调试
  • 理解 shadow.camera 范围对阴影的影响

02 灯光类型对比

Three.js 提供了多种灯光类型,每种模拟不同的现实光源:

灯光作用适用场景性能
AmbientLight全局均匀照明,无方向补充环境光,减少阴影最快
HemisphereLight半球照明(天空+地面)室外场景,自然过渡
DirectionalLight平行光,模拟太阳室外场景,平行阴影
PointLight点光源,向四周发光台灯、蜡烛、灯泡
SpotLight聚光灯,锥形光束手电筒、舞台灯
/**
 * 辅助环境光:单独使用灯光时,确保场景不会全黑
 */
const helperAmbientLight = new THREE.AmbientLight(0xffffff, 0.1)

/**
 * 1a. AmbientLight — 环境光
 *
 * 最简单的灯光:全局均匀照亮所有物体,没有方向、没有阴影。
 * 常用于填充暗部,避免完全黑暗的区域。
 *
 * AmbientLight(color, intensity)
 *   color     — 灯光颜色,默认 0xffffff(白色)
 *   intensity — 灯光强度,默认 1
 */
const ambientLight = new THREE.AmbientLight(0xffffff, 0.3)

/**
 * 1b. HemisphereLight — 半球光
 *
 * 模拟自然环境光:天空颜色 + 地面颜色,从上下两个方向照射。
 * 比 AmbientLight 更有层次感,适合户外场景。
 *
 * HemisphereLight(skyColor, groundColor, intensity)
 *   skyColor    — 天空方向的颜色(上方)
 *   groundColor — 地面方向的颜色(下方)
 *   intensity   — 灯光强度
 */
const hemisphereLight = new THREE.HemisphereLight(0x87ceeb, 0x362907, 0.4)

/**
 * 1c. DirectionalLight — 方向光(平行光)
 *
 * 模拟太阳光:所有光线平行,从一个方向照射整个场景。
 * 可以投射阴影,阴影是正交投影(没有近大远小)。
 *
 * 注意:position 决定光照方向(从 position 指向 target,默认原点)
 * 但距离不影响光照强度(与 PointLight 不同)
 */
const directionalLight = new THREE.DirectionalLight(0xffffff, 1.0)
directionalLight.position.set(-5, 8, 5)

/**
 * 1d. PointLight — 点光源
 *
 * 从一个点向四面八方发光,像灯泡、蜡烛。
 * 距离越远越暗(遵循平方反比定律),可以投射阴影。
 *
 * PointLight(color, intensity, distance, decay)
 *   distance — 灯光最远照射距离(0 = 无限远)
 *   decay    — 衰减方式(2 = 真实物理衰减)
 */
const pointLight = new THREE.PointLight(0xff922b, 2, 15)
pointLight.position.set(3, 4, 2)

/**
 * 1e. SpotLight — 聚光灯
 *
 * 从一个点向一个方向发光,像手电筒、舞台灯。
 * 可以投射阴影,有锥形范围。
 *
 * SpotLight(color, intensity, distance, angle, penumbra, decay)
 *   angle    — 光锥角度(弧度),默认 Math.PI/3(60°)
 *   penumbra — 边缘柔和度(0~1),0 = 硬边,1 = 完全柔和
 */
const spotLight = new THREE.SpotLight(0xffff00, 20, 0, Math.PI / 6)
spotLight.position.set(0, 8, 0)

为什么切换到单个灯光时需要辅助环境光?

辅助环境光确保场景不会全黑,提供全局均匀照明让暗部也能看到物体轮廓。没有的话,点光源只能照亮前方区域,背面和远处纯黑。

03 阴影三要素

开启阴影需要三步设置,缺一不可:

/**
 * 开启阴影需要三步:
 * 1. renderer.shadowMap.enabled = true — 渲染器开启阴影
 * 2. light.castShadow = true — 灯光投射阴影
 * 3. mesh.castShadow = true — 物体投射阴影
 * 4. mesh.receiveShadow = true — 物体接收阴影
 *
 * 灯光.castShadow — 灯光"有没有能力"投射阴影
 * 物体.castShadow — 这个物体"会不会"挡住光产生阴影
 * 地面.receiveShadow — 这个物体"能不能"显示别人投来的阴影
 */

// 渲染器:开启阴影
renderer.shadowMap.enabled = true

/**
 * shadowMap.type — 阴影贴图类型
 *
 * BasicShadowMap    — 最快,质量最差(硬边锯齿)
 * PCFShadowMap      — 中等质量,软边但可能有锯齿
 * PCFSoftShadowMap  — 高质量,柔和软边(推荐)
 * VSMShadowMap      — 另一种柔和阴影,但有局限性
 */
renderer.shadowMap.type = THREE.PCFSoftShadowMap

// 光源:设置 castShadow = true
directionalLight.castShadow = true

// 投射物:设置 castShadow = true
mesh.castShadow = true

// 接收面:设置 receiveShadow = true
ground.receiveShadow = true

排查顺序:渲染器 → 灯光 → 物体 → 阴影范围 → 分辨率 → 物体位置

04 阴影质量与性能

shadow.mapSize(阴影贴图分辨率)

分辨率质量性能适用场景
512×512最好低端设备、大量阴影
1024×1024推荐大多数场景
2048×2048较差特写镜头
4096×4096极高最差电影级渲染

注意:shadow.mapSize 翻倍,长宽各翻倍,像素总数增加 4 倍。

directionalLight.shadow.mapSize.width = 1024
directionalLight.shadow.mapSize.height = 1024

shadow.camera(阴影相机范围)

阴影相机决定了灯光能投射阴影的范围:

/**
 * shadow.camera — 阴影的正交相机(定义阴影可见范围)
 *   near/far   — 阴影的最近/最远距离
 *   left/right/top/bottom — 阴影的上下左右边界
 *
 * ⚠️ 重要:物体超出这个范围就不会有阴影!
 */
directionalLight.shadow.camera.near = 0.5
directionalLight.shadow.camera.far = 50
directionalLight.shadow.camera.left = -10
directionalLight.shadow.camera.right = 10
directionalLight.shadow.camera.top = 10
directionalLight.shadow.camera.bottom = -10
  • 范围太大 → 阴影模糊(像素被拉伸)
  • 范围太小 → 阴影被裁切
  • 物体超出范围 → 没有阴影

关键权衡:在覆盖范围和阴影质量之间找平衡。

05 阴影贴图类型

类型效果性能
BasicShadowMap硬边锯齿最快
PCFShadowMap中等质量
PCFSoftShadowMap柔和软边较慢

PCFSoftShadowMap 通过采样周围多个像素并计算「在阴影中的百分比」,让阴影边缘渐变,实现柔和软边。

06 灯光 Helper

Three.js 提供了灯光 Helper,用于可视化灯光范围和方向:

/**
 * DirectionalLightHelper — 方向光辅助可视化
 * 显示方向光的位置和照射方向(用线段和矩形表示)
 * DirectionalLightHelper(light, size) — size: 辅助线的长度,默认 1
 */
const directionalHelper = new THREE.DirectionalLightHelper(directionalLight, 1)
scene.add(directionalHelper)

/**
 * SpotLightHelper — 聚光灯辅助可视化
 * 显示聚光灯的锥形范围和照射方向
 */
const spotHelper = new THREE.SpotLightHelper(spotLight)
scene.add(spotHelper)

/**
 * PointLightHelper — 点光源辅助可视化
 * 显示点光源的位置和照射范围(用球体表示)
 * PointLightHelper(light, sphereSize) — sphereSize: 辅助球体的半径,默认 1
 */
const pointHelper = new THREE.PointLightHelper(pointLight, 0.5)
scene.add(pointHelper)

注意:Helper 可见只说明 Helper 对象被添加并更新,不代表灯光参数正确。效果不对通常是参数问题(强度、颜色、材质)或阴影配置问题。

07 API 速查

API用途
new THREE.AmbientLight(color, intensity)环境光
new THREE.HemisphereLight(skyColor, groundColor, intensity)半球光
new THREE.DirectionalLight(color, intensity)方向光
new THREE.PointLight(color, intensity, distance)点光源
new THREE.SpotLight(color, intensity, distance, angle)聚光灯
light.castShadow = true光源投射阴影
mesh.castShadow = true物体投射阴影
mesh.receiveShadow = true物体接收阴影
renderer.shadowMap.enabled = true渲染器开启阴影
new THREE.DirectionalLightHelper(light, size)方向光 Helper
new THREE.SpotLightHelper(light)聚光灯 Helper
new THREE.PointLightHelper(light, size)点光源 Helper

08 复盘自测

  1. 为什么切换到单个灯光时需要添加辅助环境光?

    辅助环境光确保场景不会全黑,提供全局均匀照明让暗部也能看到物体轮廓。没有的话,点光源只能照亮前方区域,背面和远处纯黑。

  2. 阴影三要素及排查顺序

    三要素:灯光.castShadow(有没有能力投射)、物体.castShadow(会不会挡住光)、地面.receiveShadow(能不能显示阴影)。排查顺序:渲染器→灯光→物体→阴影范围→分辨率→物体位置。

  3. shadow.mapSize 的效果与限制

    阴影贴图分辨率,越大越清晰但越耗性能。常见值:512(低)、1024(中)、2048(高)、4096(极高)。补充:shadow.mapSize 翻倍,长宽各翻倍,像素总数增加 4 倍。

  4. 为什么加载 Suzanne 后要遍历并手动添加材质?

    Suzanne 是 Blender 内置测试模型,导出 GLB 时只有几何体没有材质信息。GLTF 模型可能包含多个 Mesh,遍历才能逐个设置材质,否则显示为白色或黑色。

  5. Helper 可见但灯光效果不对,说明什么?

    Helper 可见说明灯光位置/方向/范围可视化正确;效果不对通常是参数问题(强度、颜色、材质)或阴影配置问题(三要素、范围、分辨率)。注意:Helper 可见只说明 Helper 对象被添加并更新,不代表灯光参数正确。

  6. 物体超出 shadow.camera 范围会怎样?

    物体超出范围就没有阴影。解决方法:扩大范围、移动物体、移动灯光。但范围太大会导致阴影模糊,需要在覆盖范围和质量之间平衡。

  7. PCFSoftShadowMap 与 BasicShadowMap 的区别

    BasicShadowMap 最快但硬边锯齿;PCFShadowMap 中等质量;PCFSoftShadowMap 高质量柔和软边。补充:PCFSoftShadowMap 通过采样周围多个像素并计算「在阴影中的百分比」,让阴影边缘渐变,实现柔和软边。

09 大白话解释

灯光类型

灯光大白话
Ambient天花板上的日光灯:整个房间均匀照亮,没有方向感
Hemisphere晴天户外:天空是蓝色的光,地面是棕色的反射
Directional太阳:光线平行射来,影子方向一致
Point蜡烛/灯泡:从一个点向四周发光
Spot手电筒:锥形光束,照到的地方亮,照不到的地方暗

阴影三要素

想象皮影戏表演

  • 灯光.castShadow → 灯光(有没有能力投射影子)
  • 物体.castShadow → 皮影道具(会不会挡住光)
  • 地面.receiveShadow → 幕布(能不能显示影子)

三者缺一不可。没有灯光,没有影子;没有道具,没有东西挡光;没有幕布,影子无处安放。

shadow.camera 范围

阴影相机就像灯光能投射阴影的「画框」:

  • 画框太小 → 画面被裁切,超出部分没有影子
  • 画框太大 → 画面被拉伸,影子变模糊
  • 刚好合适 → 影子清晰完整

shadow.mapSize

就像拍照的像素:

  • 512×512 → 用手机拍的模糊照片
  • 1024×1024 → 正常手机照片
  • 2048×2048 → 单反高清照片
  • 4096×4096 → 电影级 4K 画质

像素越高越清晰,但也越占内存、越慢。


本文是 Three.js + GLSL + WebGPU 学习系列的第 4 篇笔记。课程评分:9.5/10。
