04｜光栅化（三角形的离散化与抗锯齿）

课程主讲：闫令琪 (Lingqi Yan) | UCSB B站课程链接：https://www.bilibili.com/video/BV1X7411F744

光栅化 (Rasterization) 是将矢量图形（几何描述）转换为像素图像（光栅图像）的过程。

光栅化 = 把连续的几何图形"画"成离散的像素点，是实时渲染的基础技术。

本章对应课程第 5-6 讲（深度缓冲部分对应第 7 讲开头）

• 第 5 讲课件 PDF
• 第 6 讲课件 PDF
• B站视频

1 透视投影收尾：fovY 与宽高比

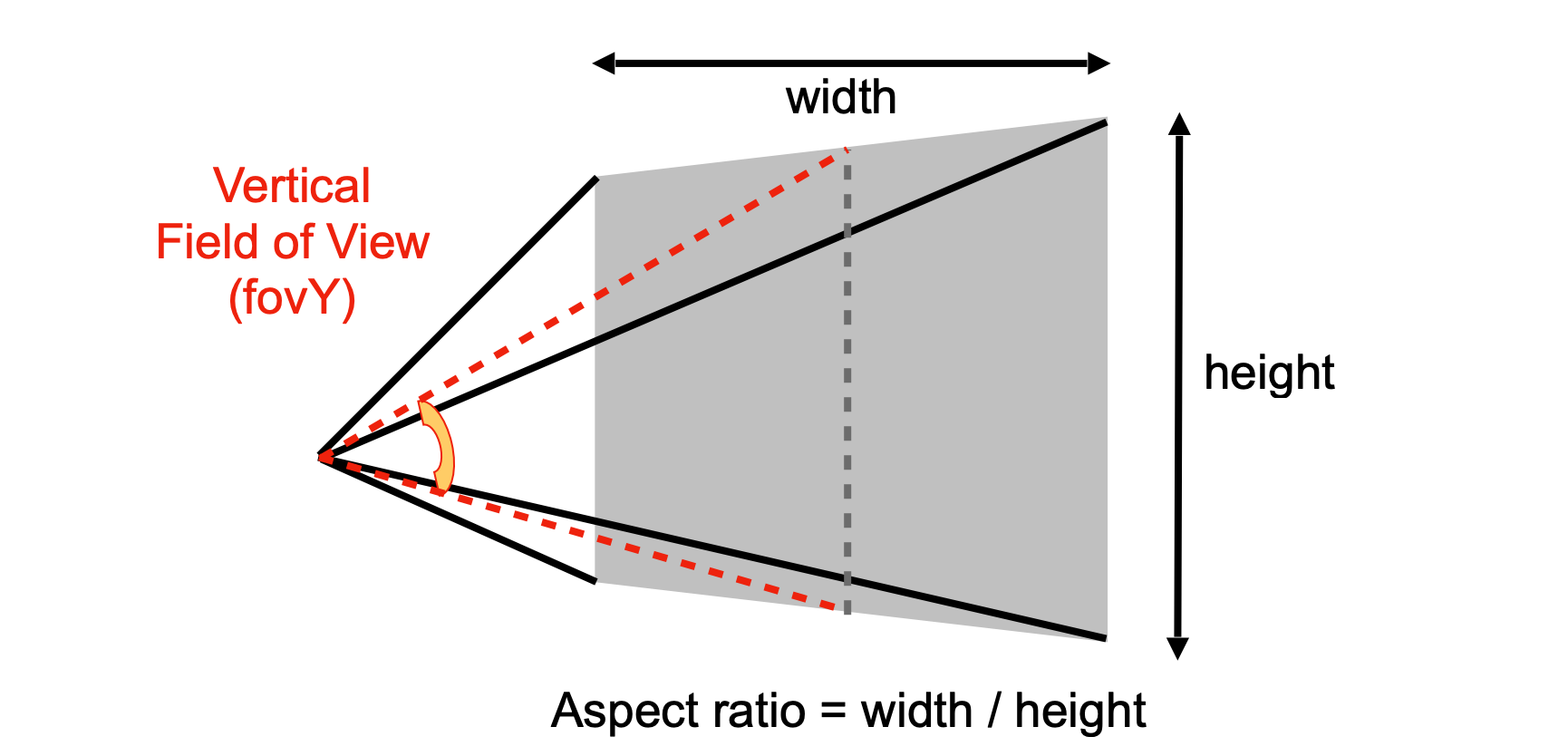

MVP 变换中透视投影的视锥体由 $l, r, b, t$（近裁剪面左、右、下、上边界）定义，但实际开发中人们更喜欢用垂直视场角 (fovY) 和宽高比 (aspect ratio) 来描述（假设对称，即 $l = -r$、$b = -t$）：

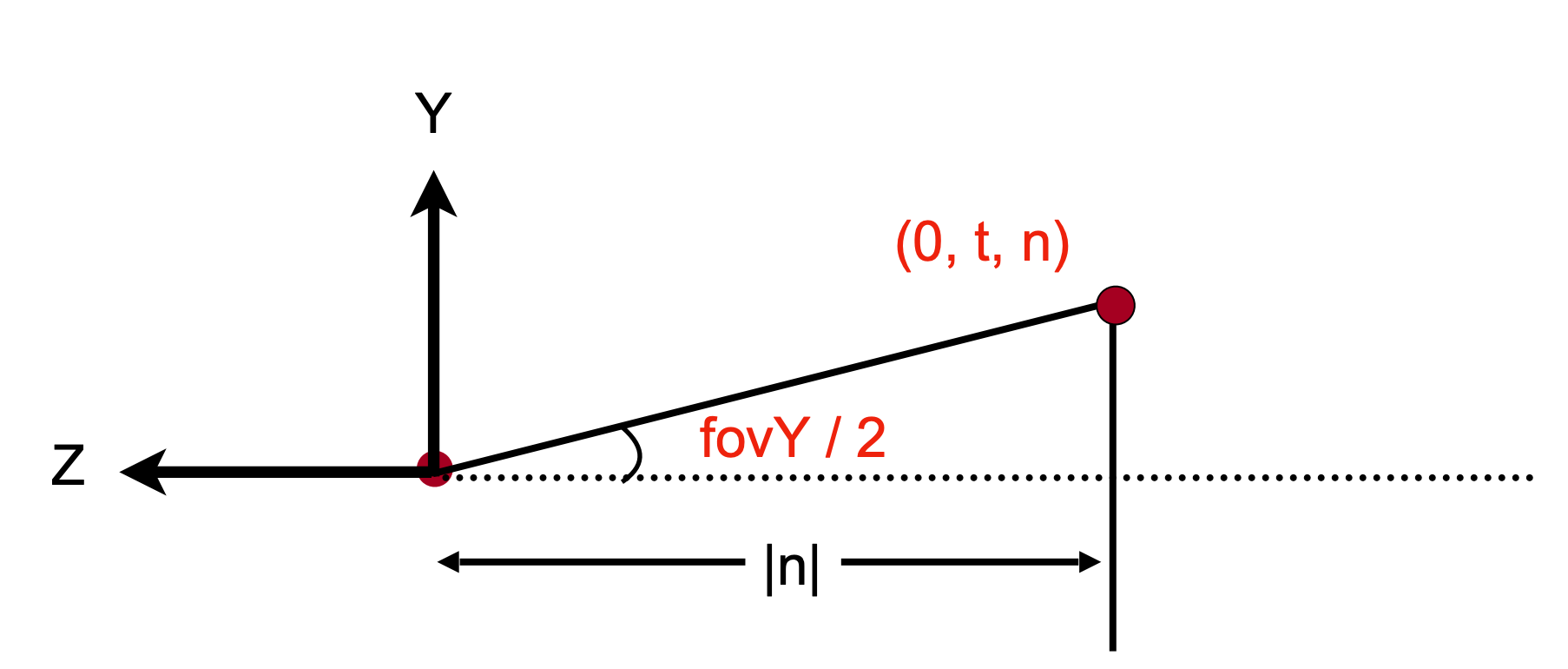

fovY / aspect 与 $l, r, b, t$ 的转换（由近裁剪面的三角关系直接得出）：

即：已知 fovY 和近裁剪面距离 $n$ 可求 $t$，再由宽高比求 $r$，对称得到 $b$、$l$。

2 视口变换 (Viewport Transformation)

MVP 之后是什么

• Model transformation（放置物体）
• View transformation（放置相机）
• Projection transformation
  • 正交投影：长方体 → 标准立方体（canonical cube）$[-1,1]^3$
  • 透视投影：视锥体（frustum）→ 标准立方体
• 还差最后一步：标准立方体 → 屏幕

什么是屏幕

• 屏幕是像素数组
• 数组大小 = 分辨率 (Resolution)
• Raster（德语）= 屏幕，Rasterize = 光栅化 = 画到屏幕上
• 像素 (Pixel)：短语 “picture element”，每个像素是一个小方块，颜色为 RGB 混合

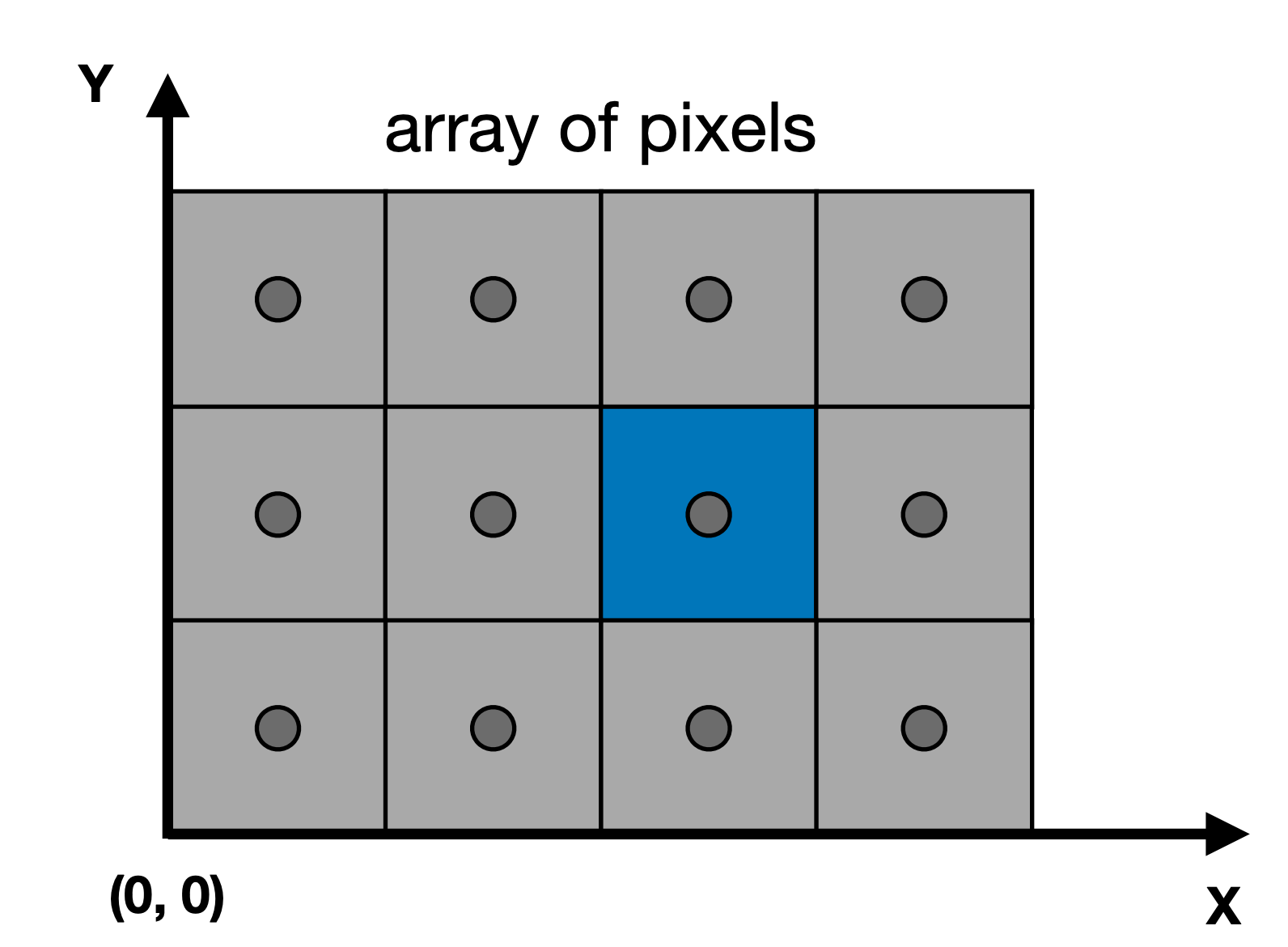

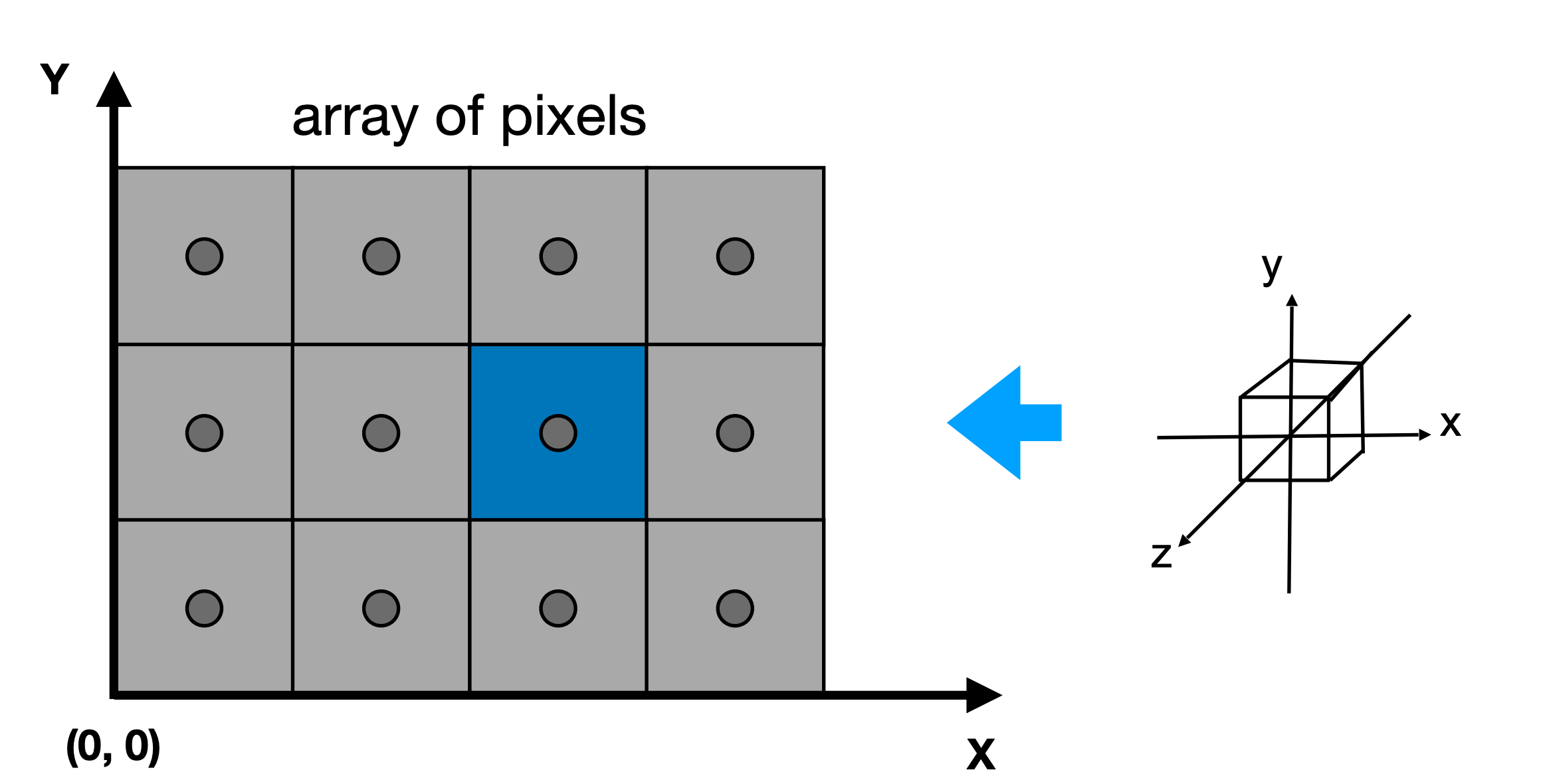

屏幕空间定义

视口变换矩阵

将标准立方体 $[-1,1]^2$ 变换到屏幕空间 $[0, width] \times [0, height]$：

注意：此变换与 z 无关，只在 xy 平面上进行，平移和缩放。

3 光栅显示设备 (Raster Displays)

“画到屏幕上"之前，先认识都有哪些"屏幕”。

绘图机器

• CNC 绘图机（CNC Sharpie Drawing Machine）、激光切割机等，都是用离散控制"画出"图形的设备

示波器 (Oscilloscope)

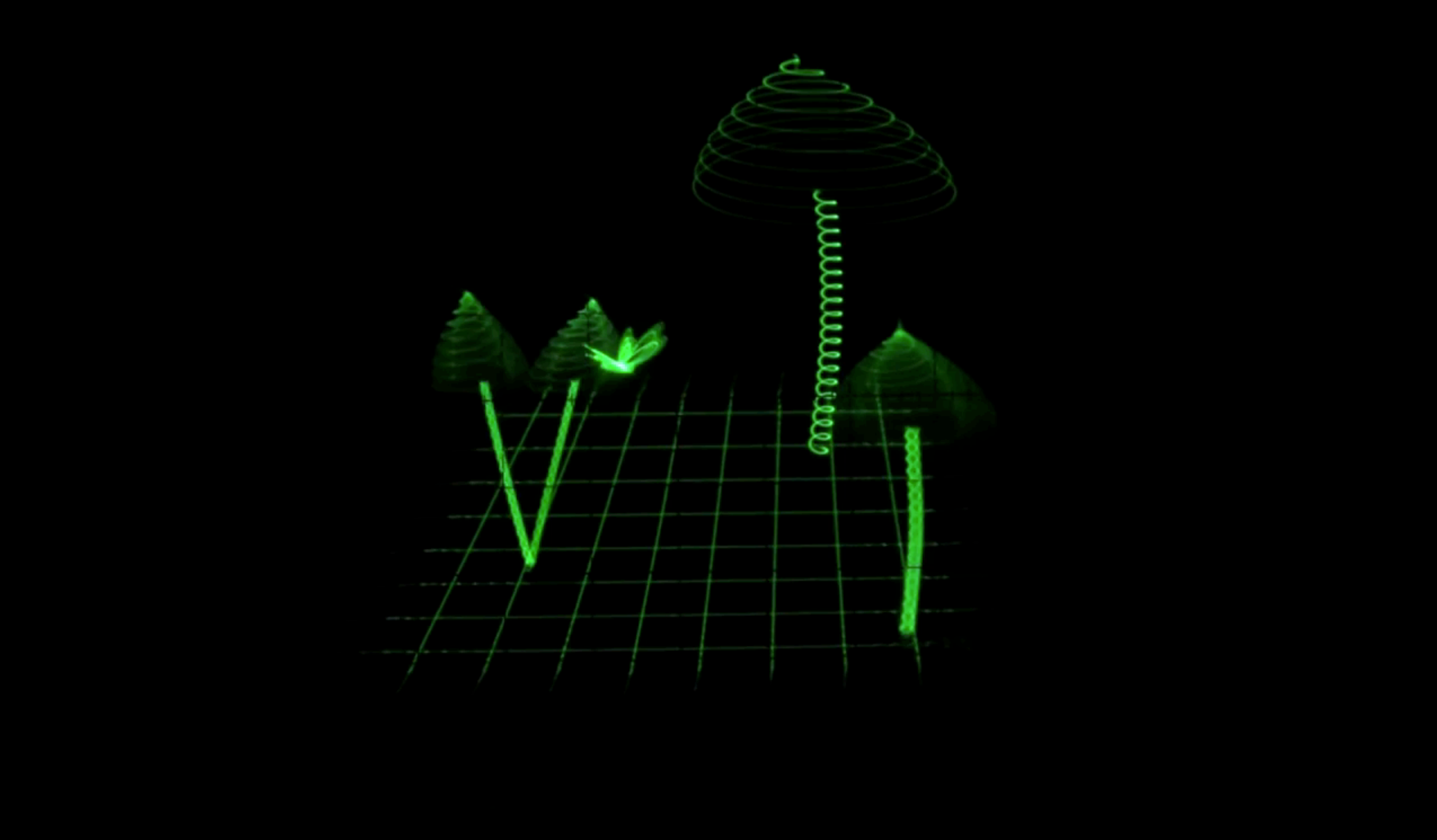

• 阴极射线管偏转电子束直接"画线"，也可以创作示波器艺术（Oscilloscope Art）

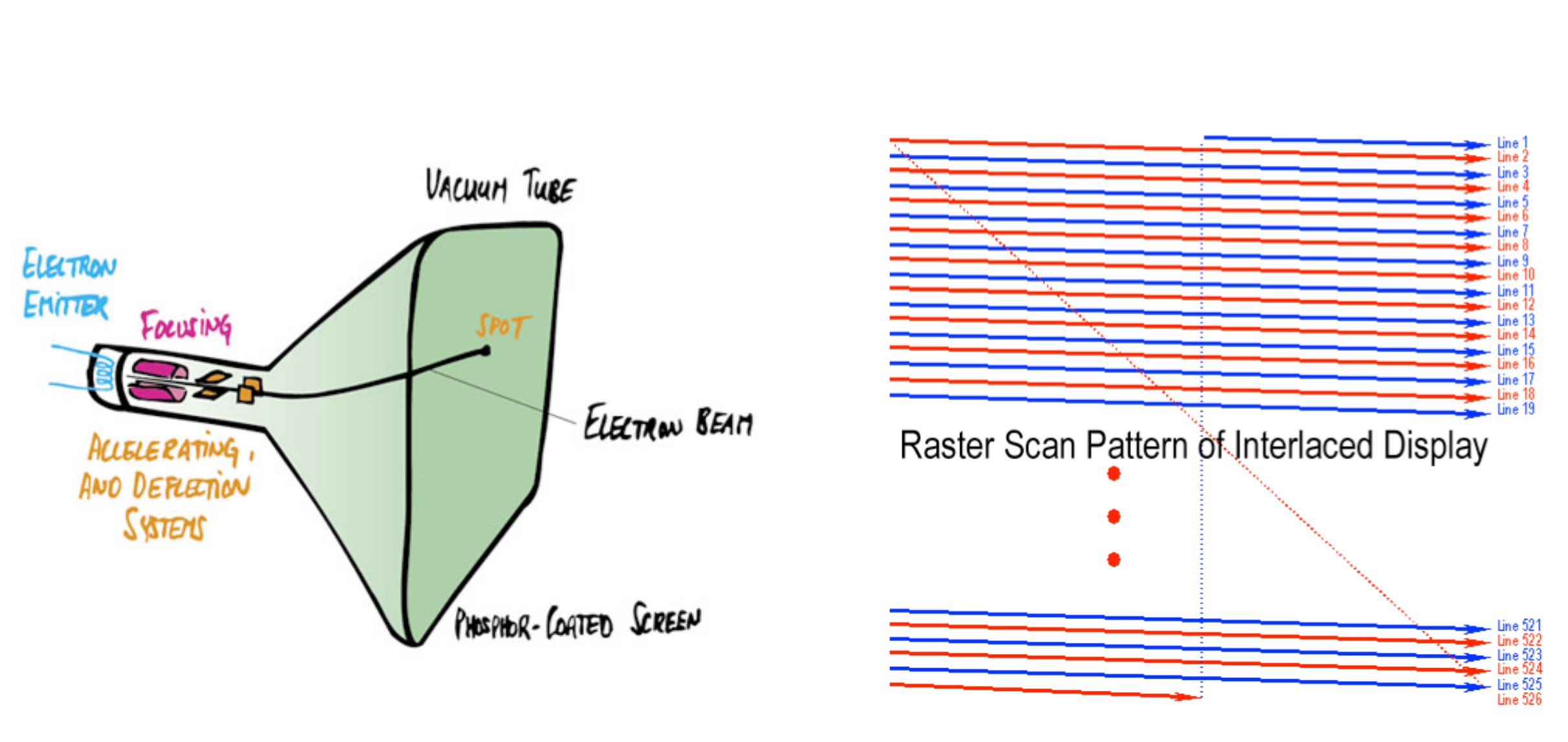

阴极射线管 (CRT)

• 逐行光栅扫描 (Raster Scan)：电子束从左到右、从上到下逐行扫描，同时调制强度控制明暗
• 隔行扫描（先奇数行再偶数行）是 CRT 时代的带宽优化手段

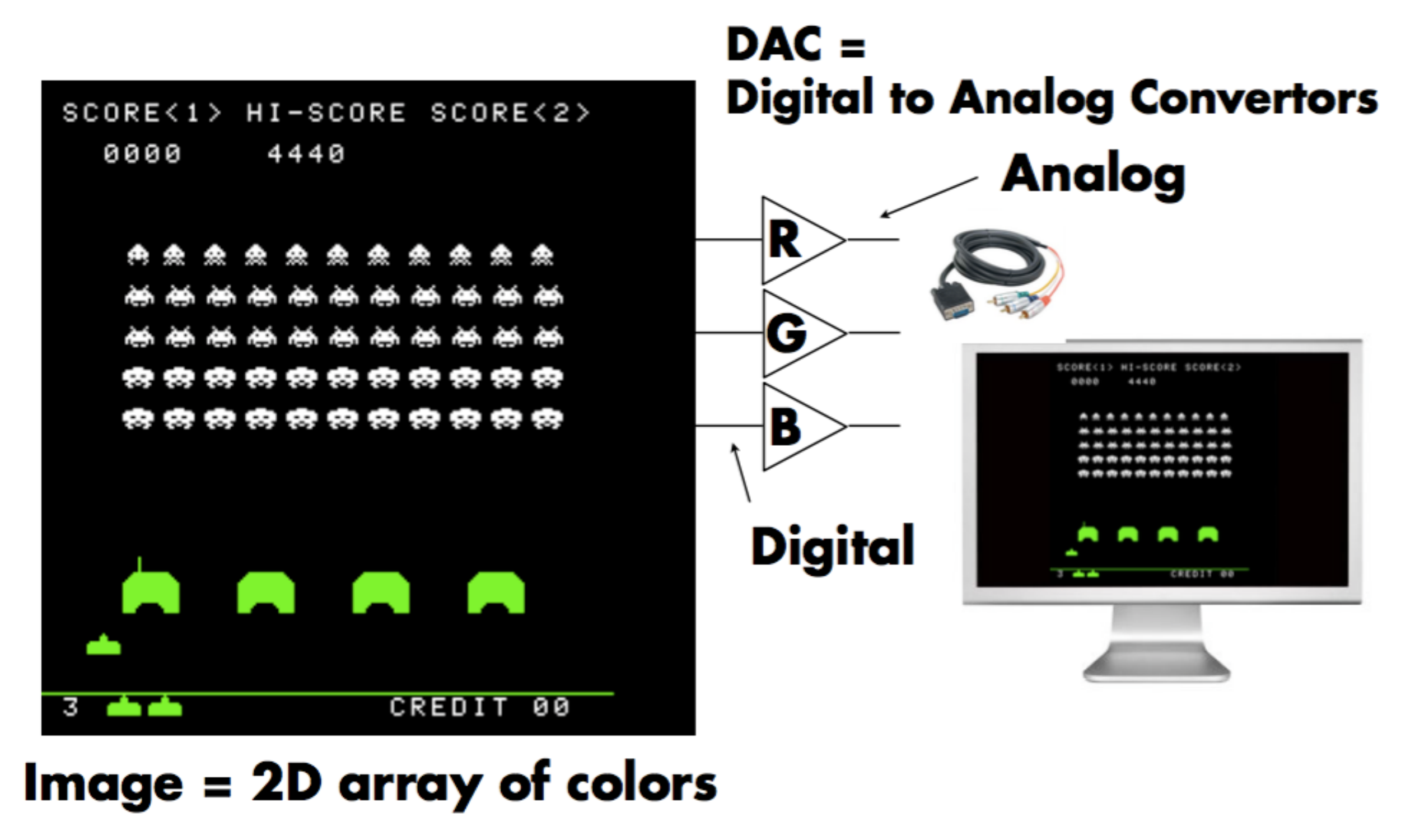

帧缓冲 (Frame Buffer)

• 为光栅显示提供的一块内存
• 显卡/显示设备直接从帧缓冲中读取像素值显示到屏幕

平板显示 (Flat Panel Displays)

4 为什么用三角形

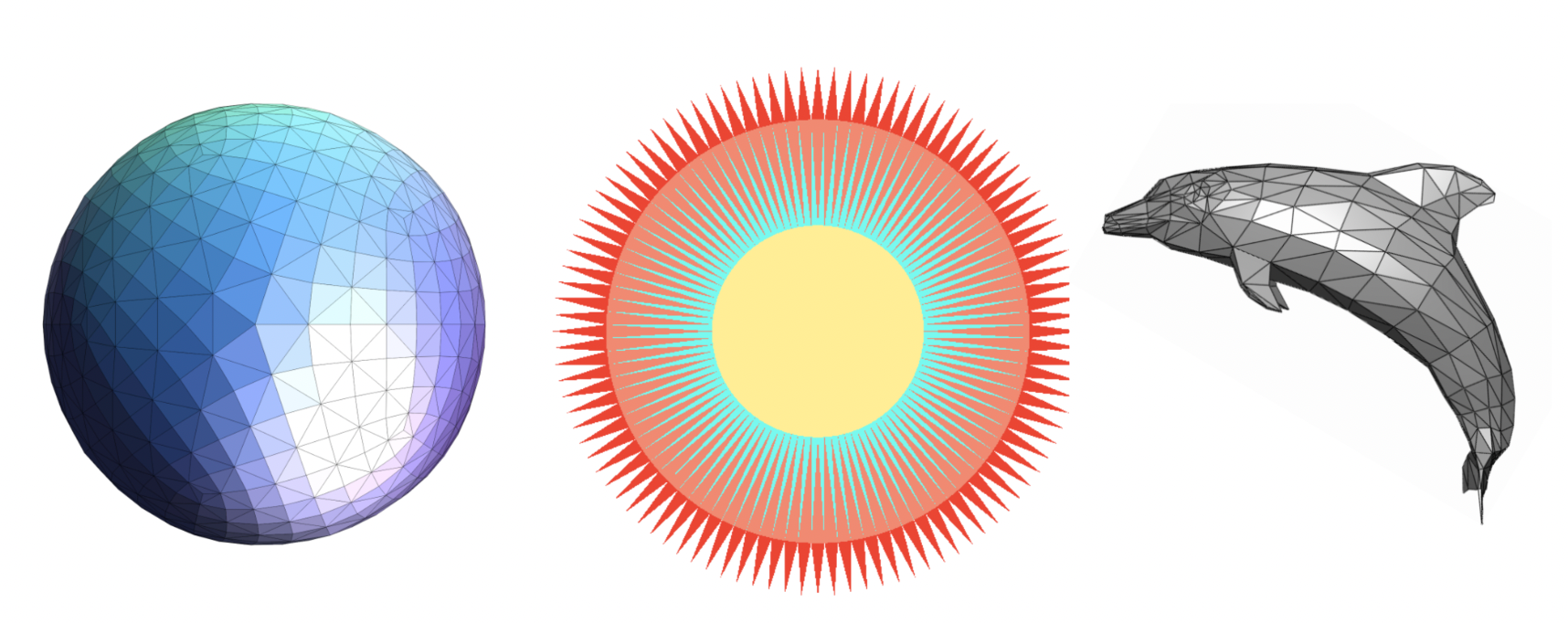

三角形是最基本的图元，在图形学中有独特优势：

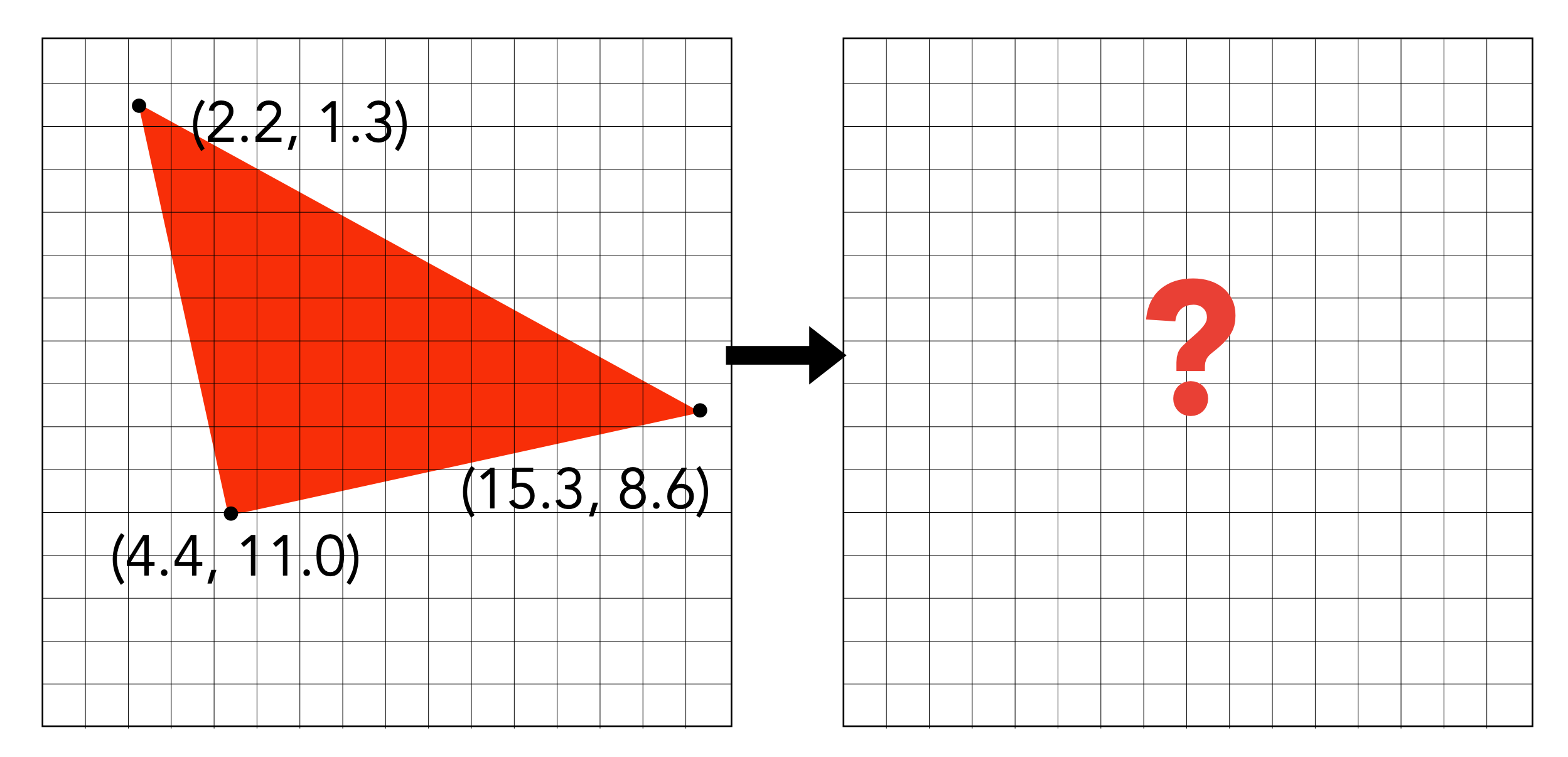

光栅化一个三角形的输入输出：

• 输入：三角形三个顶点投影到屏幕上的位置（浮点坐标）
• 输出：一组近似覆盖该三角形的像素值

核心：判断一个像素和三角形的位置关系，考虑像素中心点和三角形关系。

5 采样与判断点在三角形内

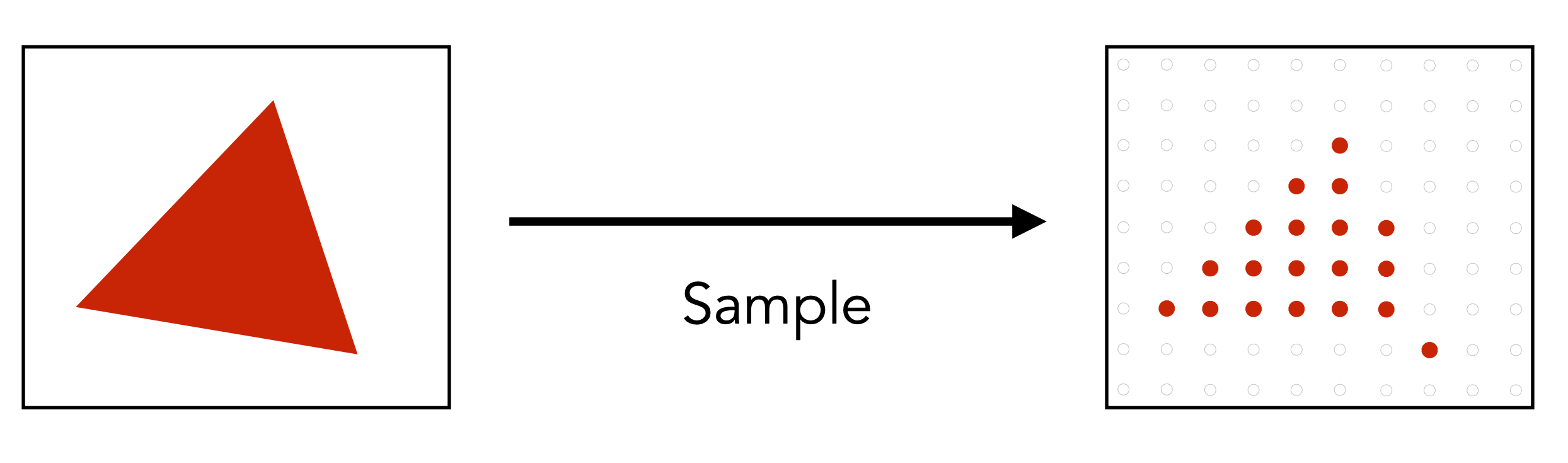

基本思想

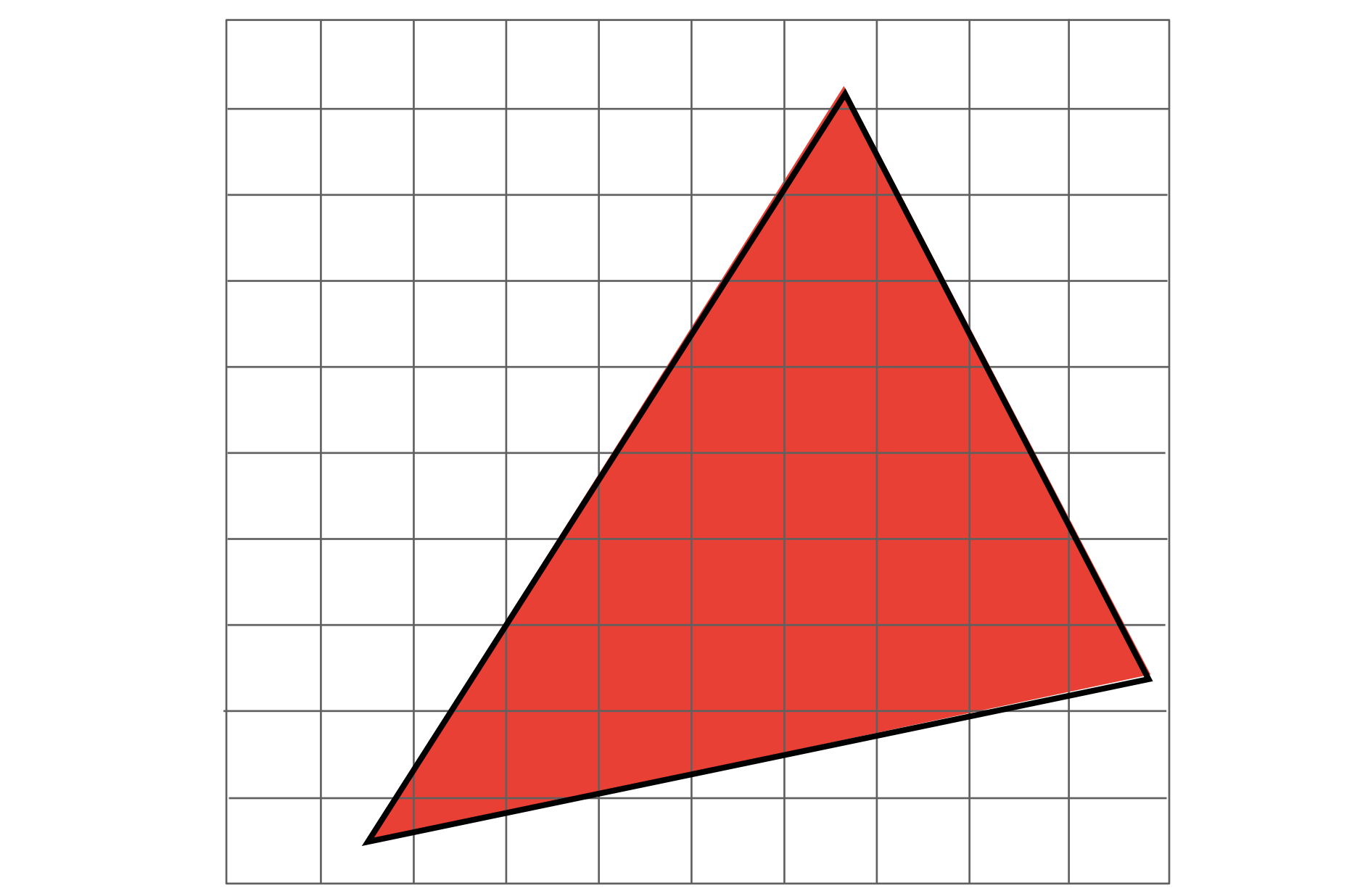

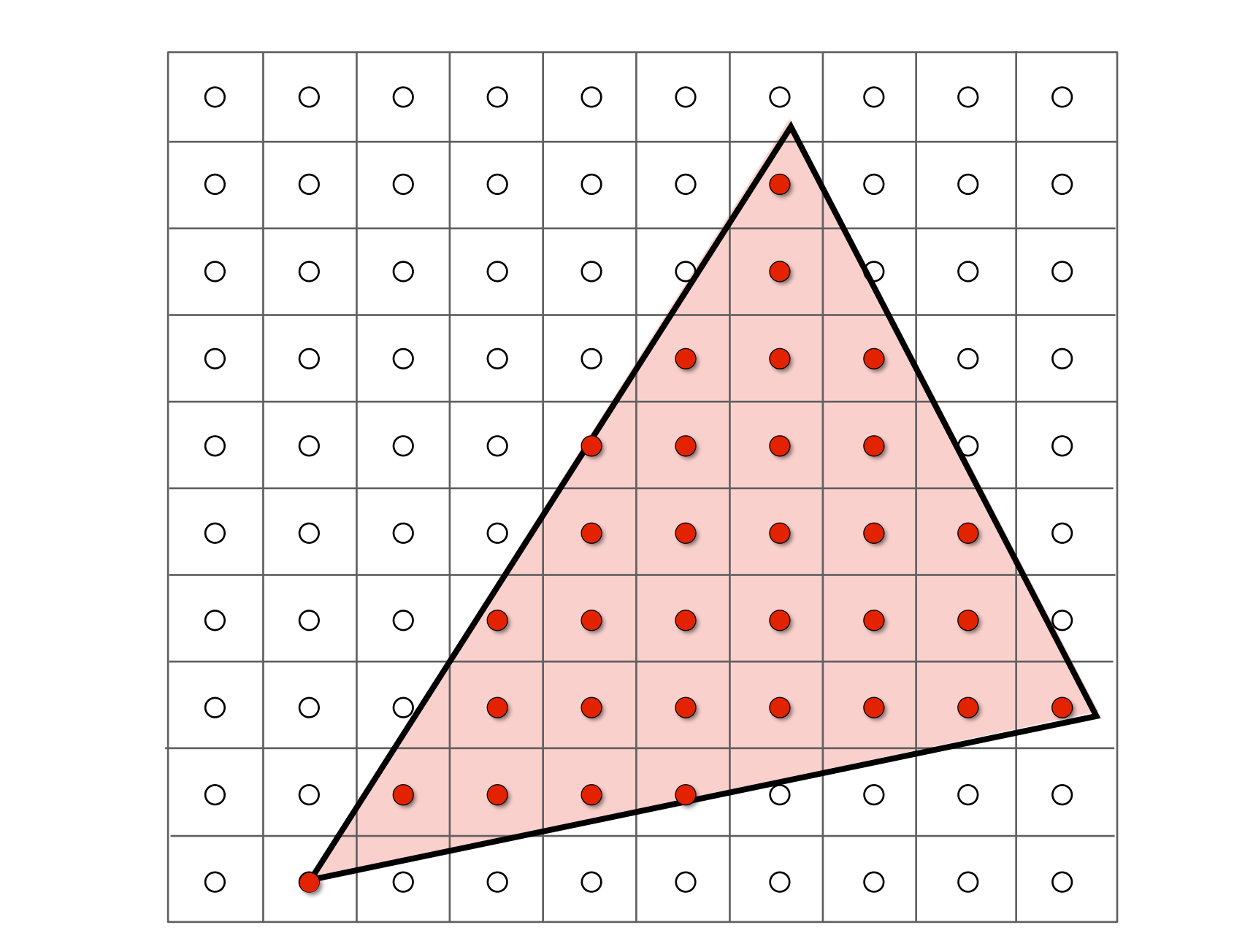

光栅化本质上是对三角形进行采样：

• 对屏幕上的每个像素中心，判断是否在三角形内
• 定义二值函数：

采样代码

for (int x = 0; x < xmax; ++x)
    for (int y = 0; y < ymax; ++y)
        image[x][y] = inside(tri, x + 0.5, y + 0.5);

注意：采样位置是像素中心 $(x+0.5, y+0.5)$，不是 $(x, y)$。

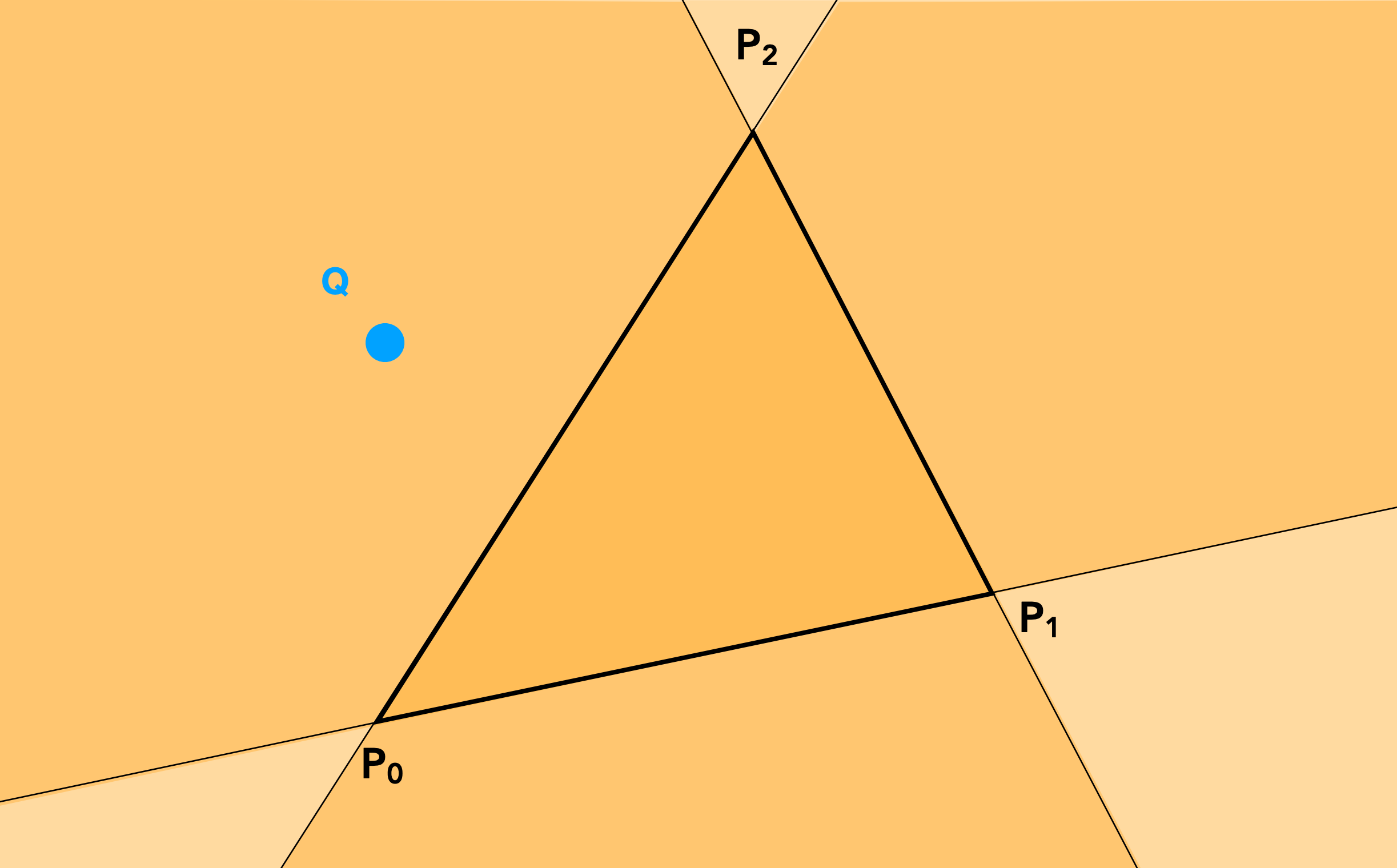

叉积判断法

之前向量计算中使用叉积判断点 P 是否在三角形 ABC 内：

bool insideTriangle(float x, float y, const Vector3f* _v) {
    // 对每条边 AB, BC, CA 计算叉积
    // 若 P 在三条边的同侧（左侧），则 P 在三角形内
    Vector3f P(x, y, 0);

    // 计算三条边向量
    Vector3f AB = _v[1] - _v[0];
    Vector3f BC = _v[2] - _v[1];
    Vector3f CA = _v[0] - _v[2];

    // 计算从顶点到 P 的向量
    Vector3f AP = P - _v[0];
    Vector3f BP = P - _v[1];
    Vector3f CP = P - _v[2];

    // 叉积判断方向
    float z1 = cross(AB, AP).z;
    float z2 = cross(BC, BP).z;
    float z3 = cross(CA, CP).z;

    // 同号则在三角形内
    return (z1 > 0 && z2 > 0 && z3 > 0) || (z1 < 0 && z2 < 0 && z3 < 0);
}

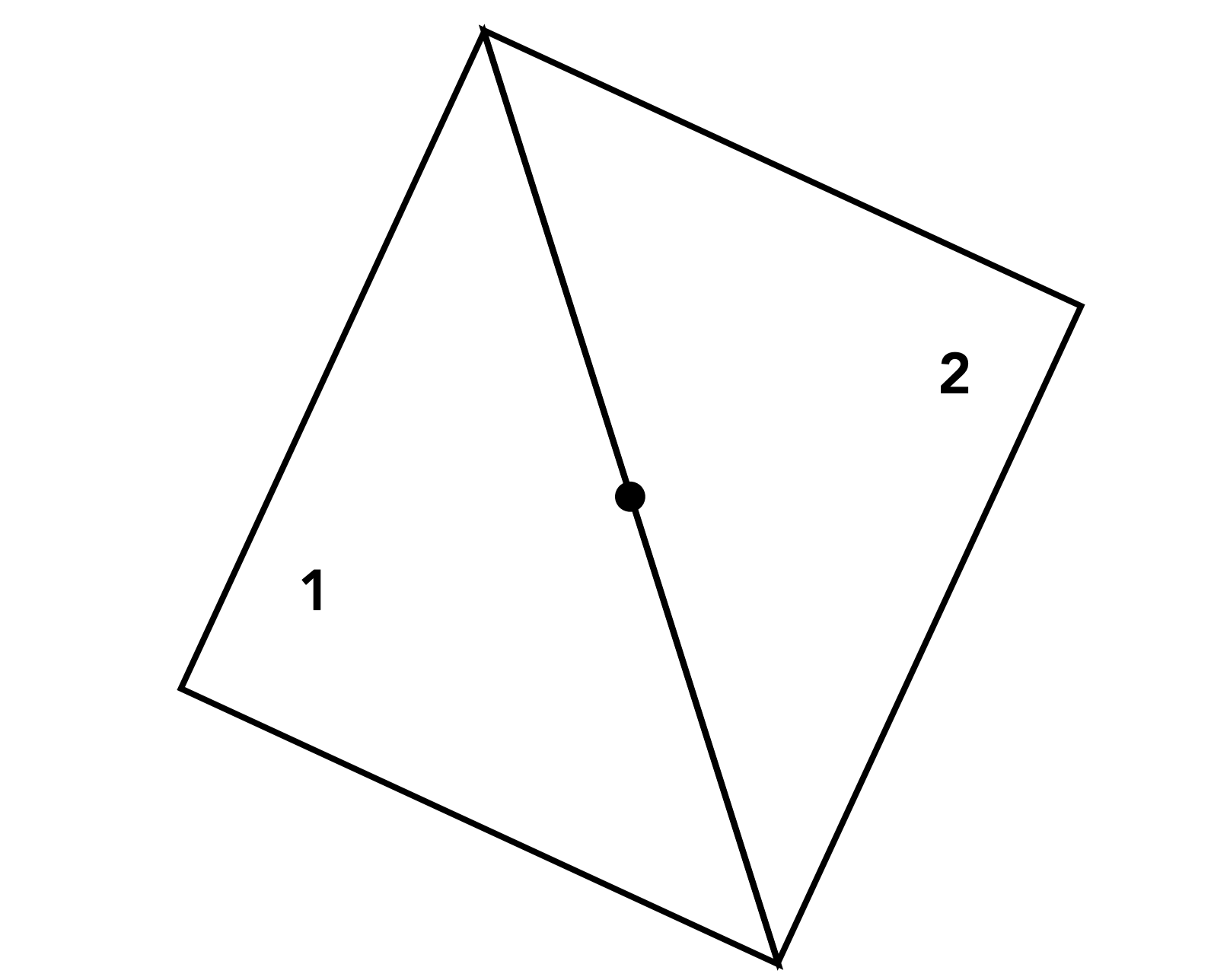

边界情况

当采样点恰好在三角形边上时（两个三角形共享边），需要特殊处理：

• 可以约定：点在边上算在三角形内
• 或者：只有在特定边上才算（如左边界和上边界）
• 课程采取的宽松策略：自己不作特殊处理，不覆盖也不算错

6 包围盒优化 (Bounding Box)

问题

遍历整个屏幕的所有像素效率太低，大部分像素不在三角形内。

解决方案

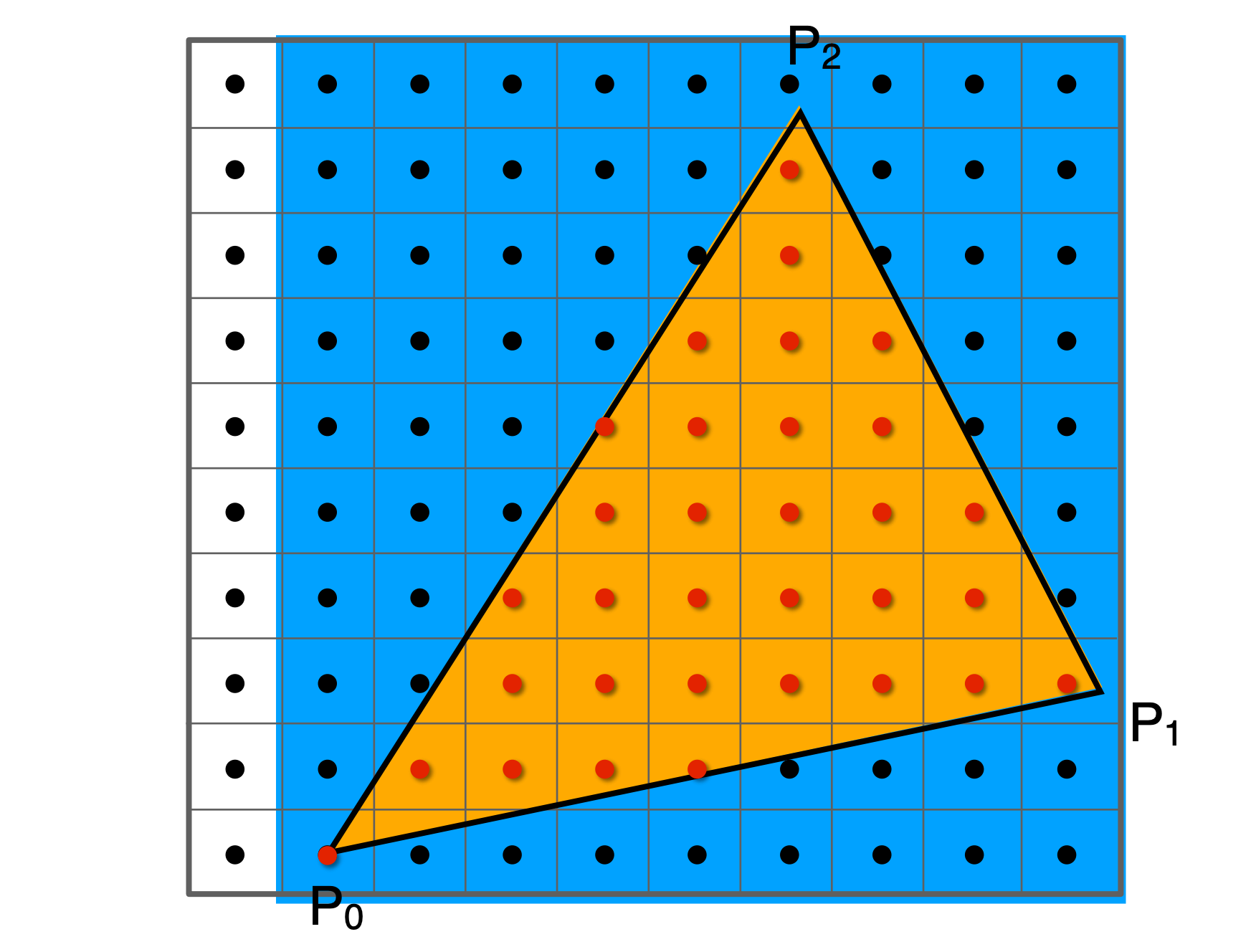

使用三角形的轴对齐包围盒 (AABB) 限制采样范围：

// 计算包围盒
int minX = max(0, min(v0.x, min(v1.x, v2.x)));
int maxX = min(width - 1, max(v0.x, max(v1.x, v2.x)));
int minY = max(0, min(v1.y, min(v0.y, v2.y)));
int maxY = min(height - 1, max(v0.y, max(v1.y, v2.y)));

// 只在包围盒内采样
for (int x = minX; x <= maxX; ++x)
    for (int y = minY; y <= maxY; ++y)
        if (insideTriangle(x + 0.5, y + 0.5, vertices))
            image[x][y] = color;

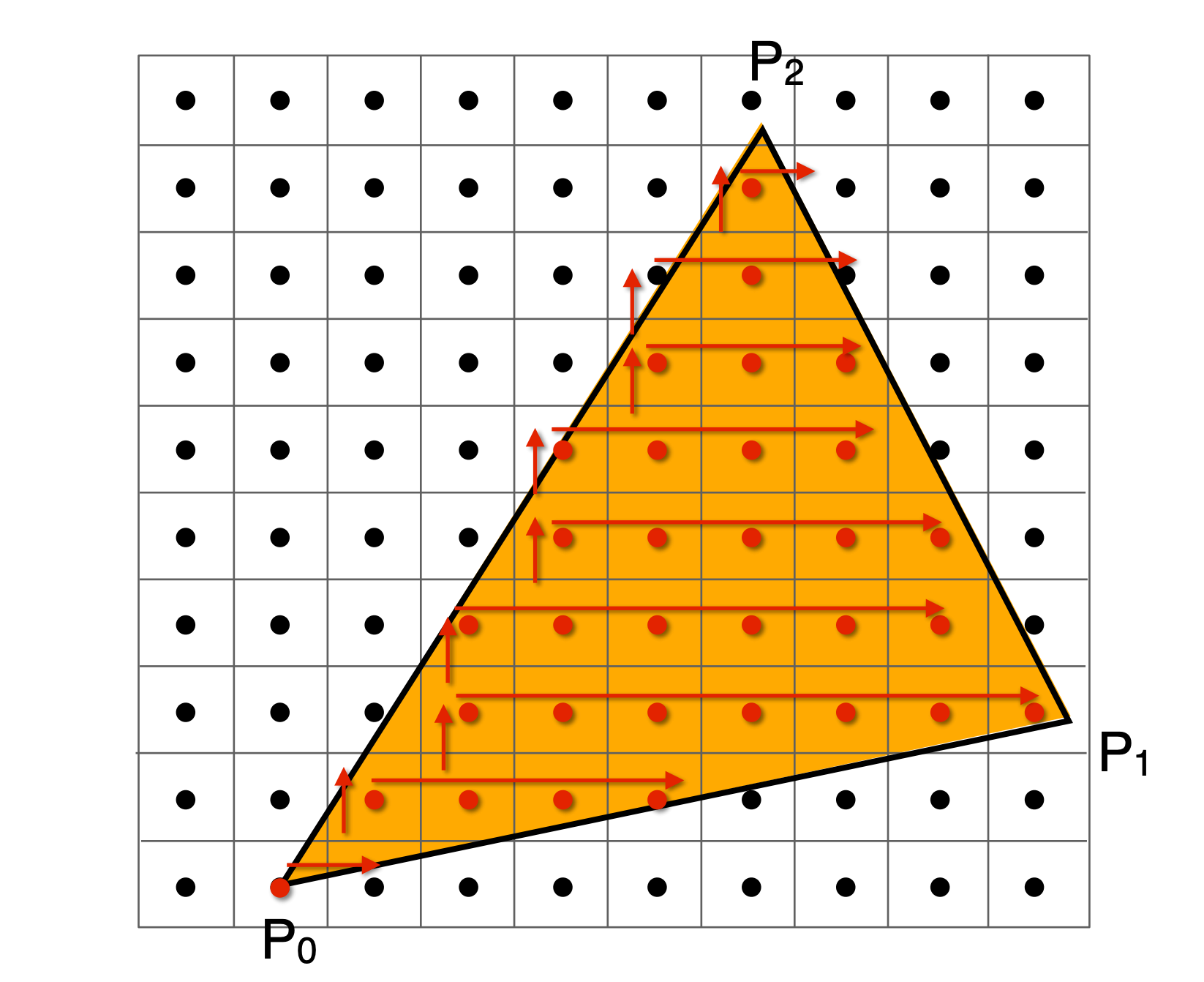

对于细长或旋转的三角形，还可以使用增量三角形遍历 (Incremental Triangle Traversal) 进一步优化：从三角形最左的像素开始，每行利用上一行的结果增量推进，只遍历真正被覆盖的像素。

7 真实显示设备上的光栅化

真实设备的像素长什么样

放大看真实 LCD 屏幕（iPhone 6S、Galaxy S5），每个像素由 R、G、B 三个子像素组成，且不同厂商的子像素排列方式（像素几何）各不相同。

仔细去看，绿色像素点会比红色和蓝色要多，是由于人眼对绿色最为敏感。绿色感光元件增多，人眼视觉上会更舒服自然一些。

彩色打印则通过半调 (Half-tone) 图案（不同密度的墨点）近似表现连续颜色。

本课程的假设

• 假设像素发射一块均匀颜色的正方形光（LCD 实际并非如此，但此近似对本课程讨论已足够）
• 于是发送采样信号（每个像素一个颜色值），显示设备物理发出对应信号

把采样后的信号与连续三角形函数对比，会发现严重问题——锯齿 (Jaggies)。

8 锯齿问题 (Aliasing)

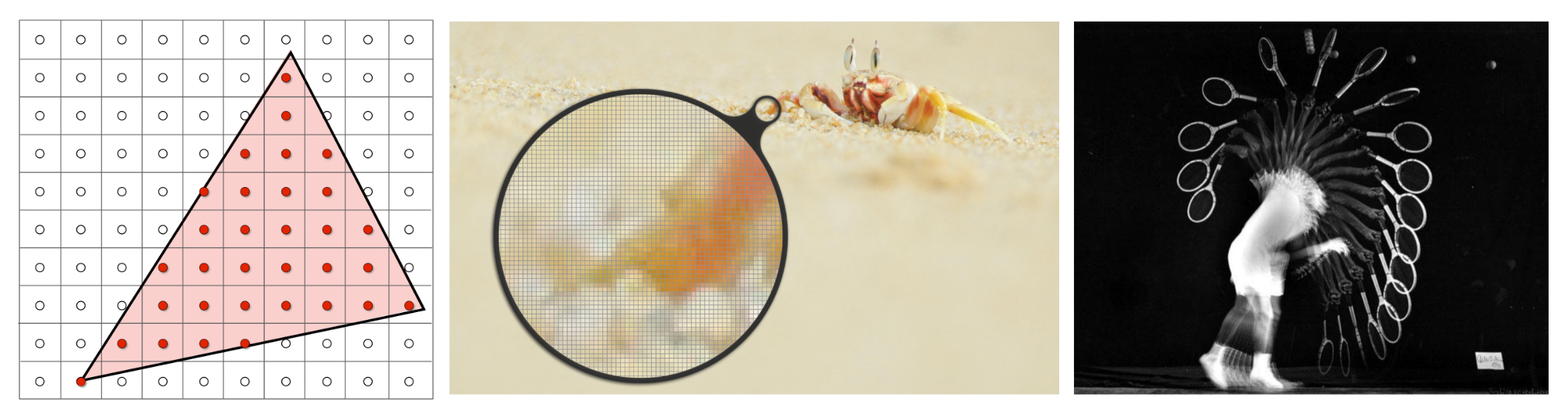

采样无处不在

采样是图形学的核心概念，无处不在：

什么是锯齿

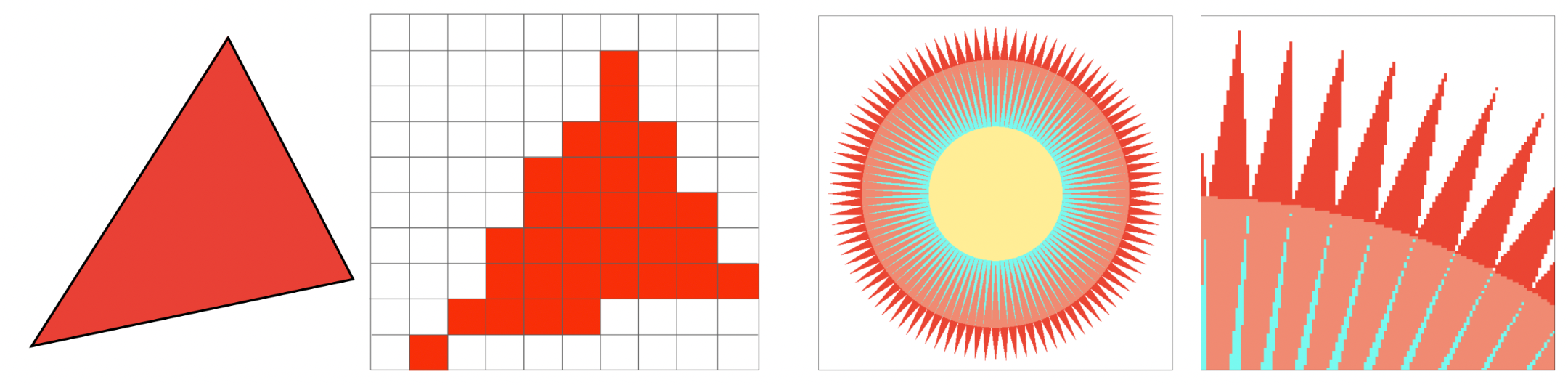

光栅化后的三角形边缘呈现阶梯状（Jaggies），这是因为采样不足导致的走样 (Aliasing) 现象——“走样"是采样错误（Errors / Mistakes / Inaccuracies）的一种。

走样的常见表现

根本原因

信号变化太快（高频），但采样太慢（低频）。

9 抗锯齿 (Anti-Aliasing)

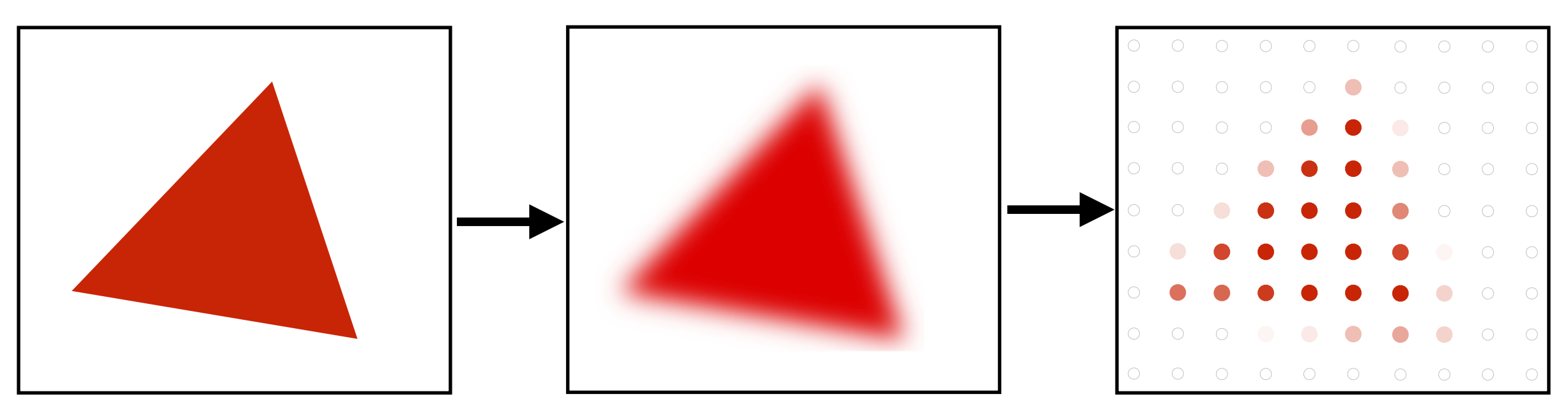

核心思路：先模糊，再采样 (Blurring / Pre-Filtering Before Sampling)

对三角形先预滤波（模糊），再采样，边缘像素会取中间值（半红半白→粉），从而消除锯齿。

顺序很重要：

• 先滤波，后采样（正确！）→ 边缘平滑
• 先采样，后滤波（错误！）→ 得到模糊的锯齿

频域视角

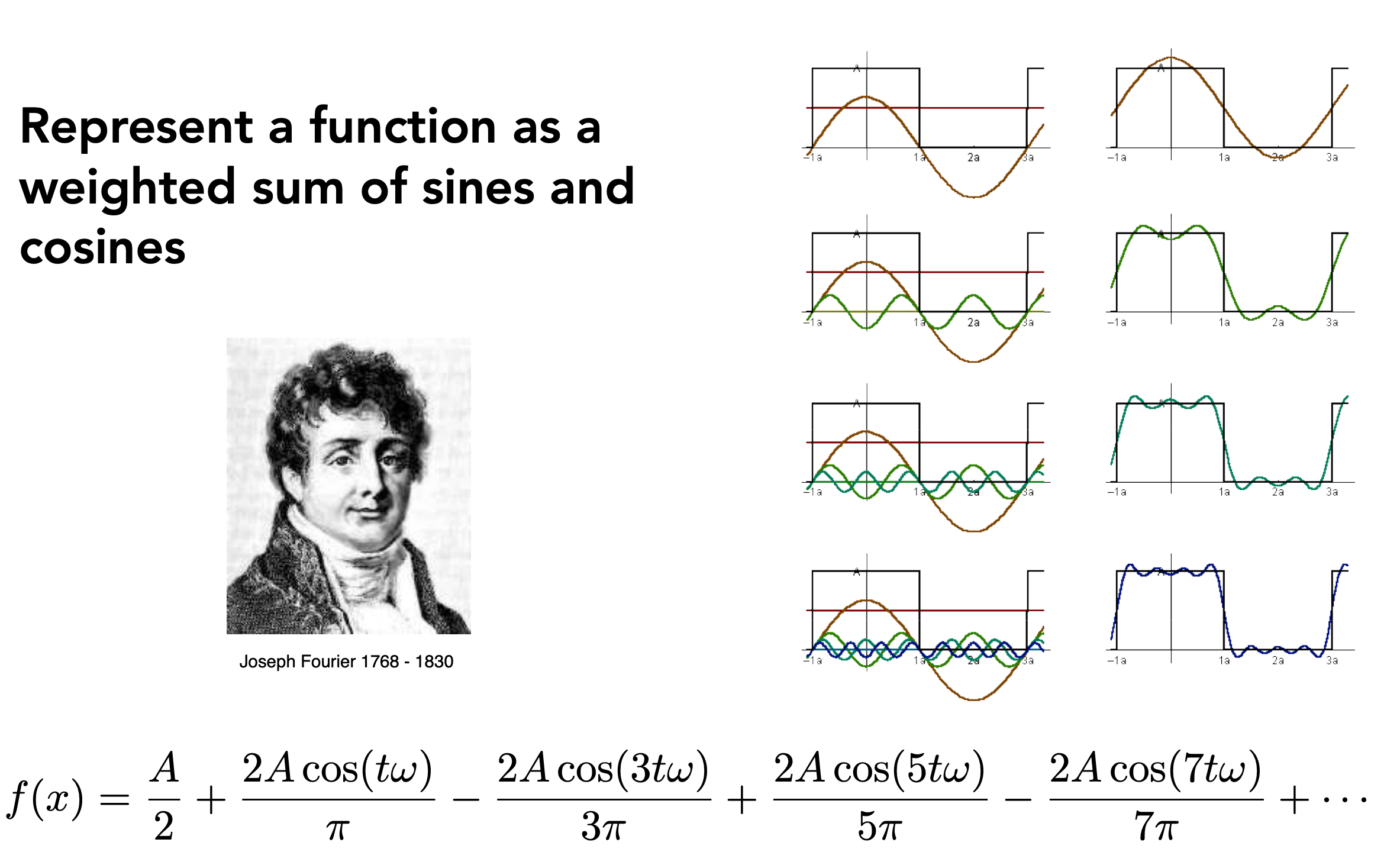

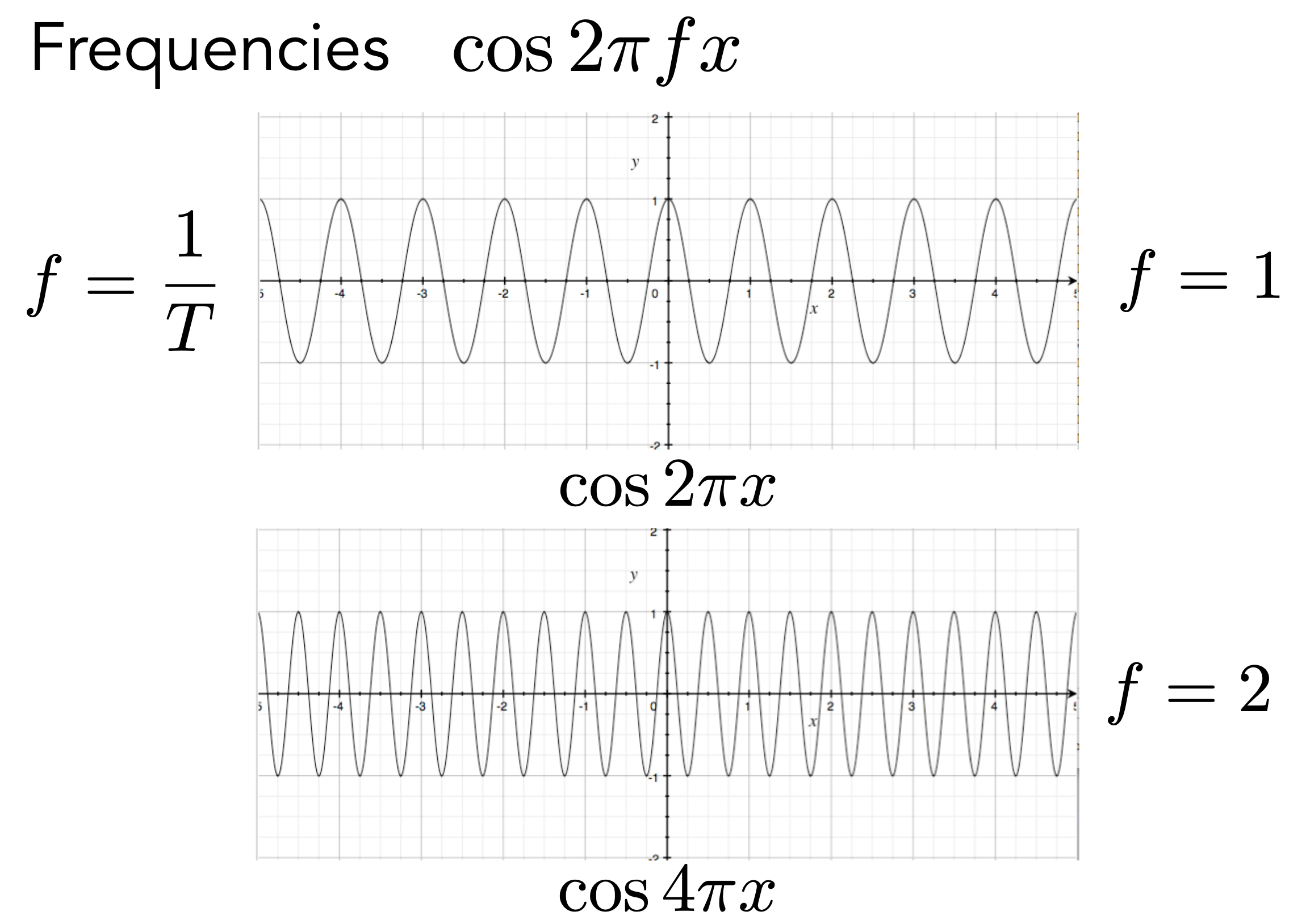

频率与正余弦：$f = \frac{1}{T}$（周期 T 的倒数），任何信号都可以写成不同频率正弦/余弦的加权和。例如方波可分解为：

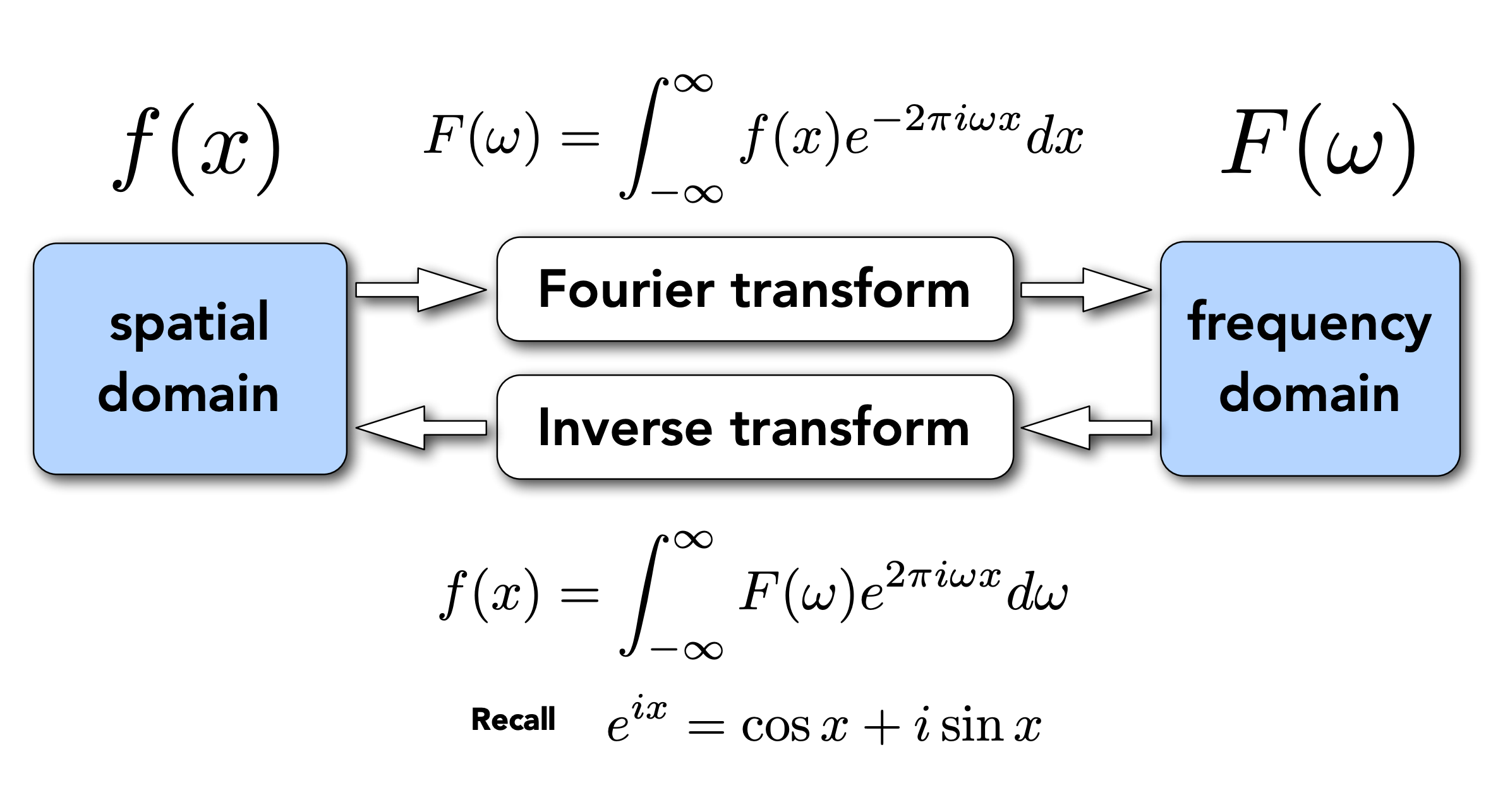

傅里叶变换：将信号分解为不同频率的正弦/余弦波的加权和（空间域 ↔ 频率域相互转换）

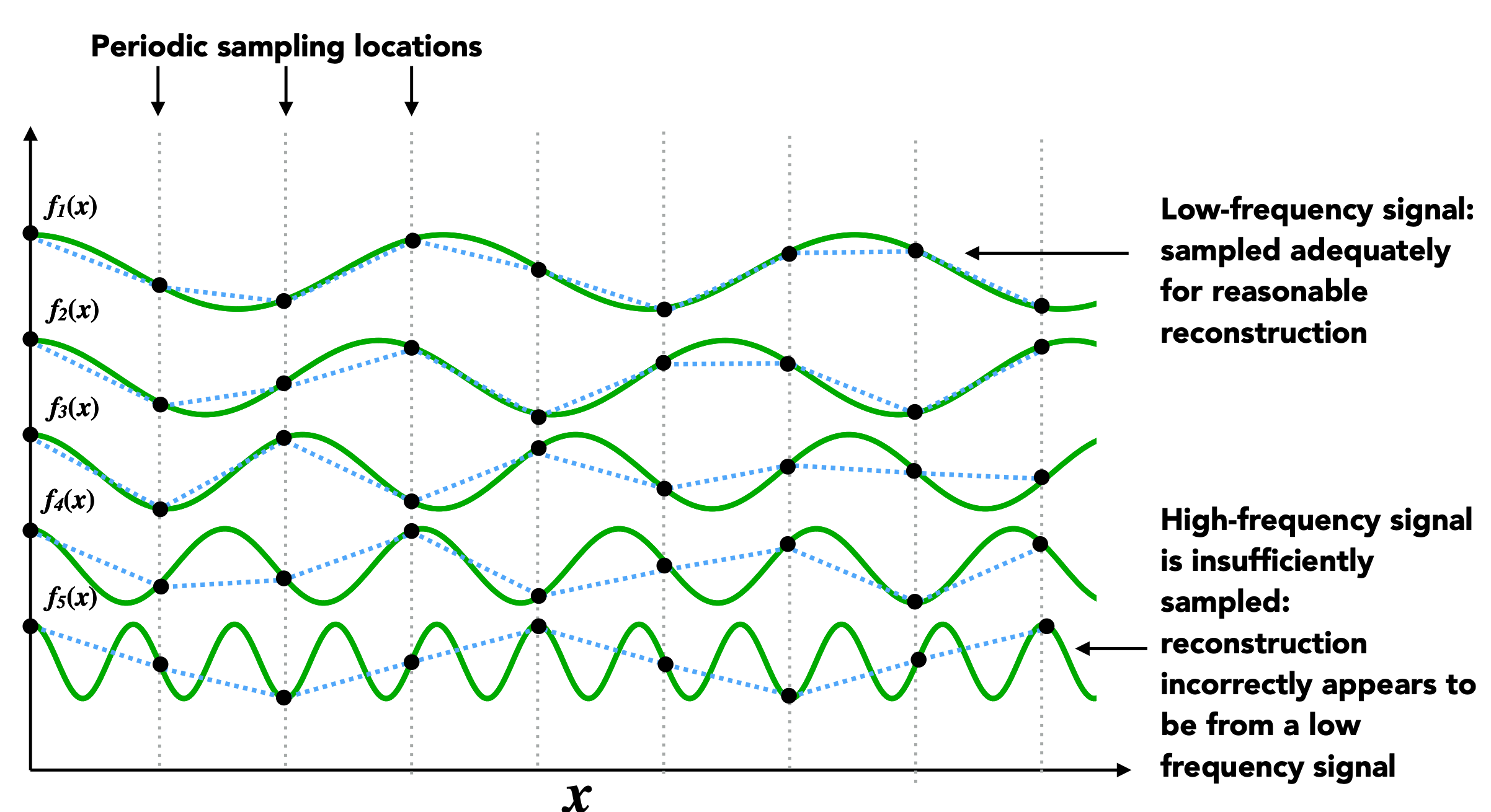

高频信号需要更快的采样：

采样是和函数的频率相关的。

• 低频信号：采样充足，可以合理重建

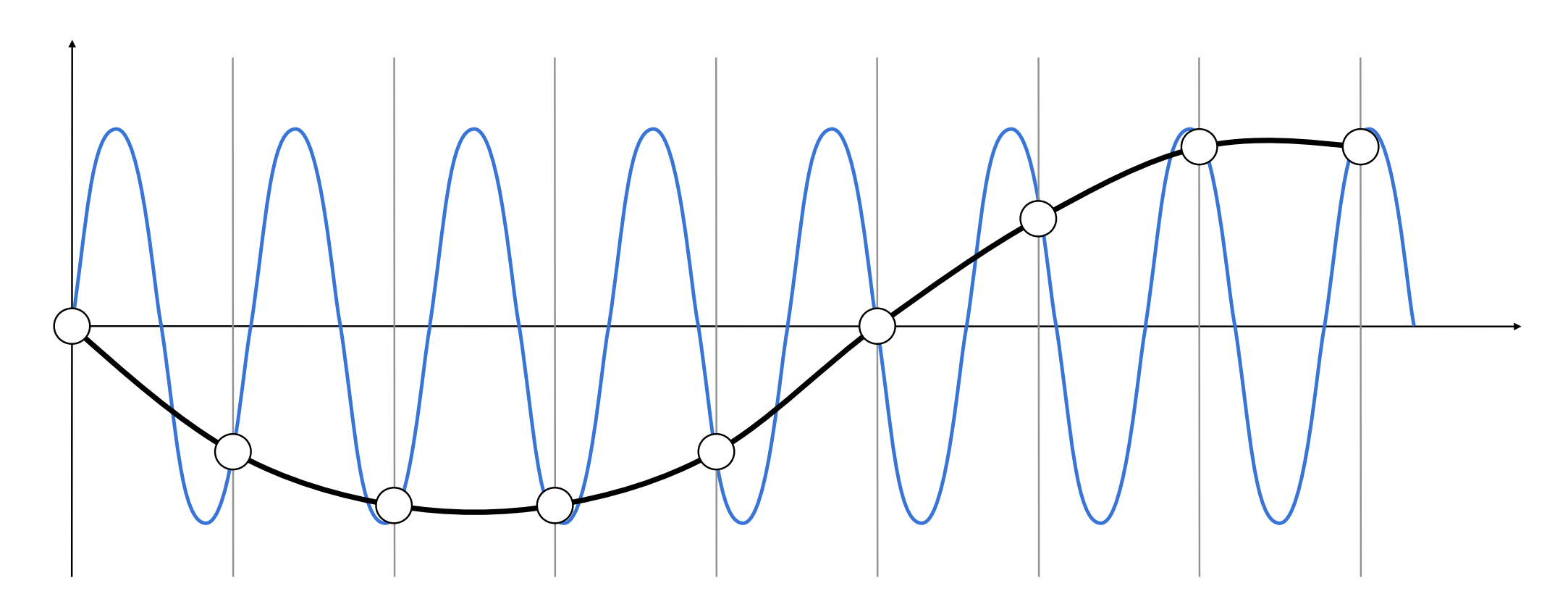

• 高频信号：采样不足，重建结果错误地伪装成低频信号
• 在给定采样率下无法区分的两个频率，互称为走样 (aliases)

滤波 (Filtering)

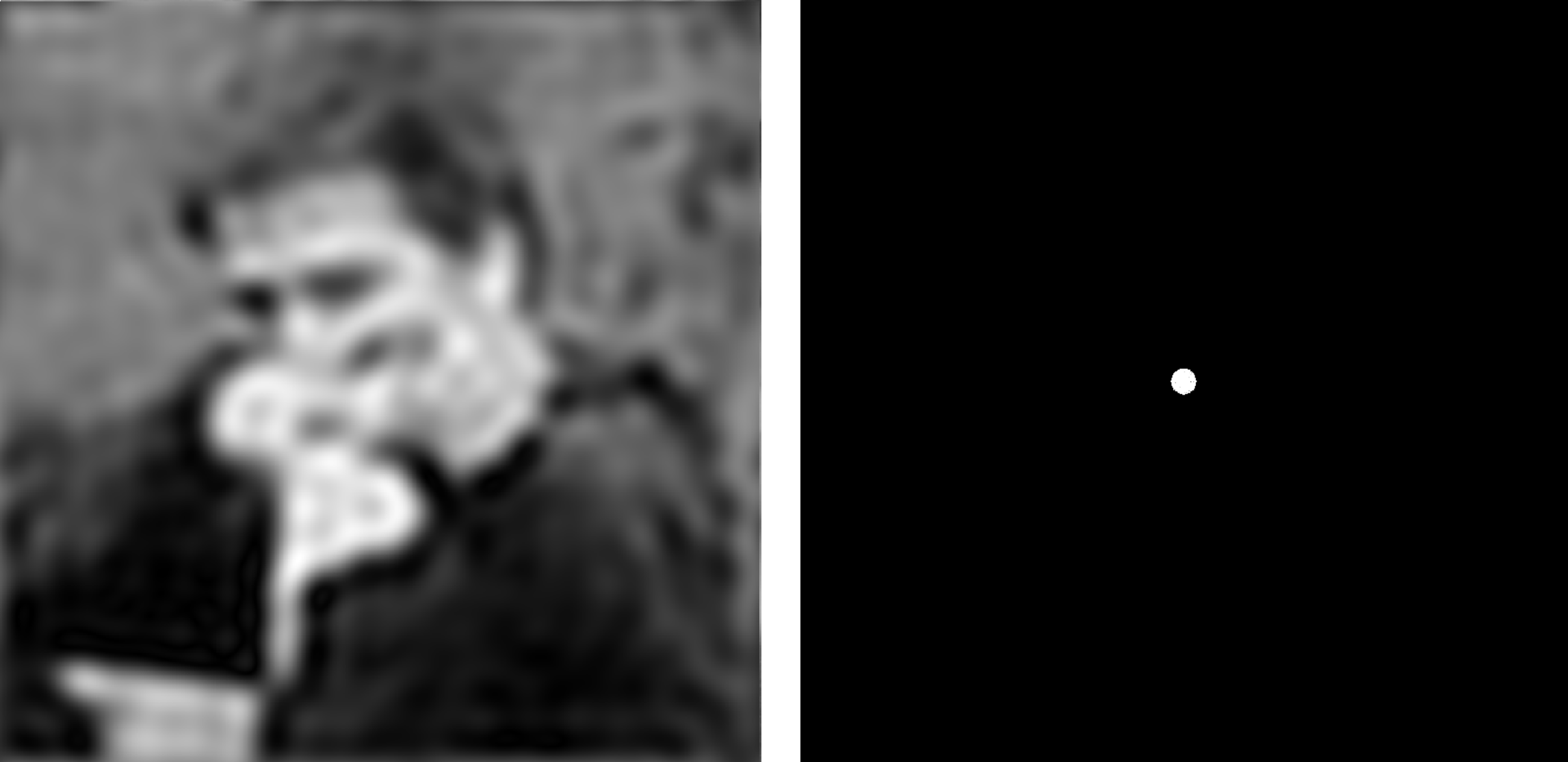

滤波 = 去掉某些频率成分。

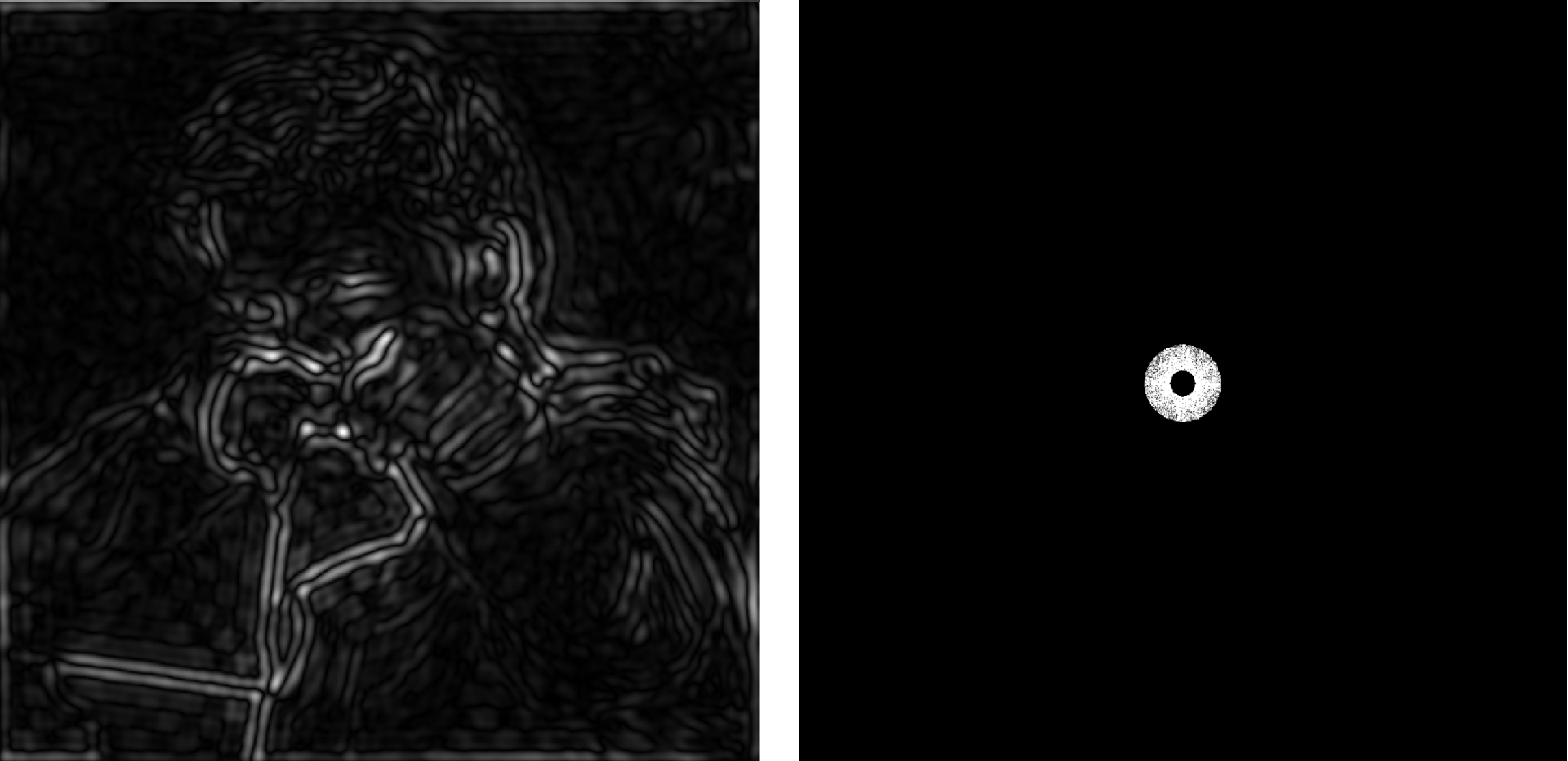

高通滤波，什么是边界，当某个图像上面和下面，左边和右边，差距很多发生剧烈的变化（高频信息）。

卷积：滤波 = 卷积 = 平均

卷积：在"滑动窗口"内做逐点局部平均（Convolution = Averaging）

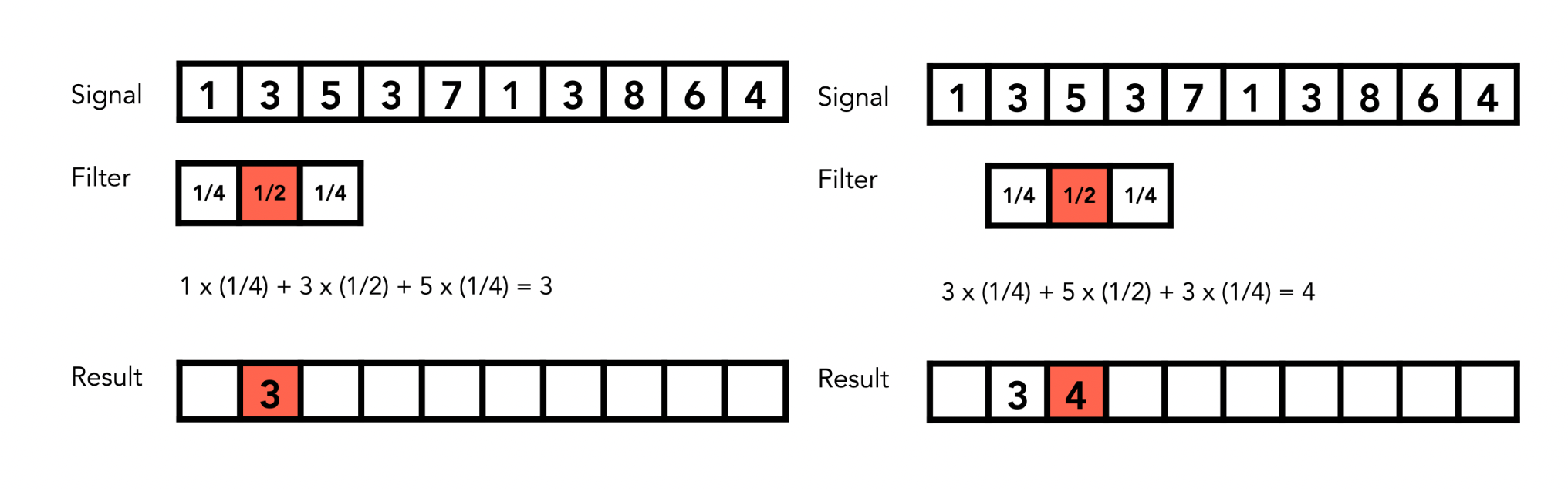

以信号 [1 3 5 3 7 1 3 8 6 4] 和滤波器 [1/4, 1/2, 1/4] 为例：

第一步： 1×(1/4) + 3×(1/2) + 5×(1/4) = 3
第二步： 3×(1/4) + 5×(1/2) + 3×(1/4) = 4
...窗口逐步滑动，得到输出序列

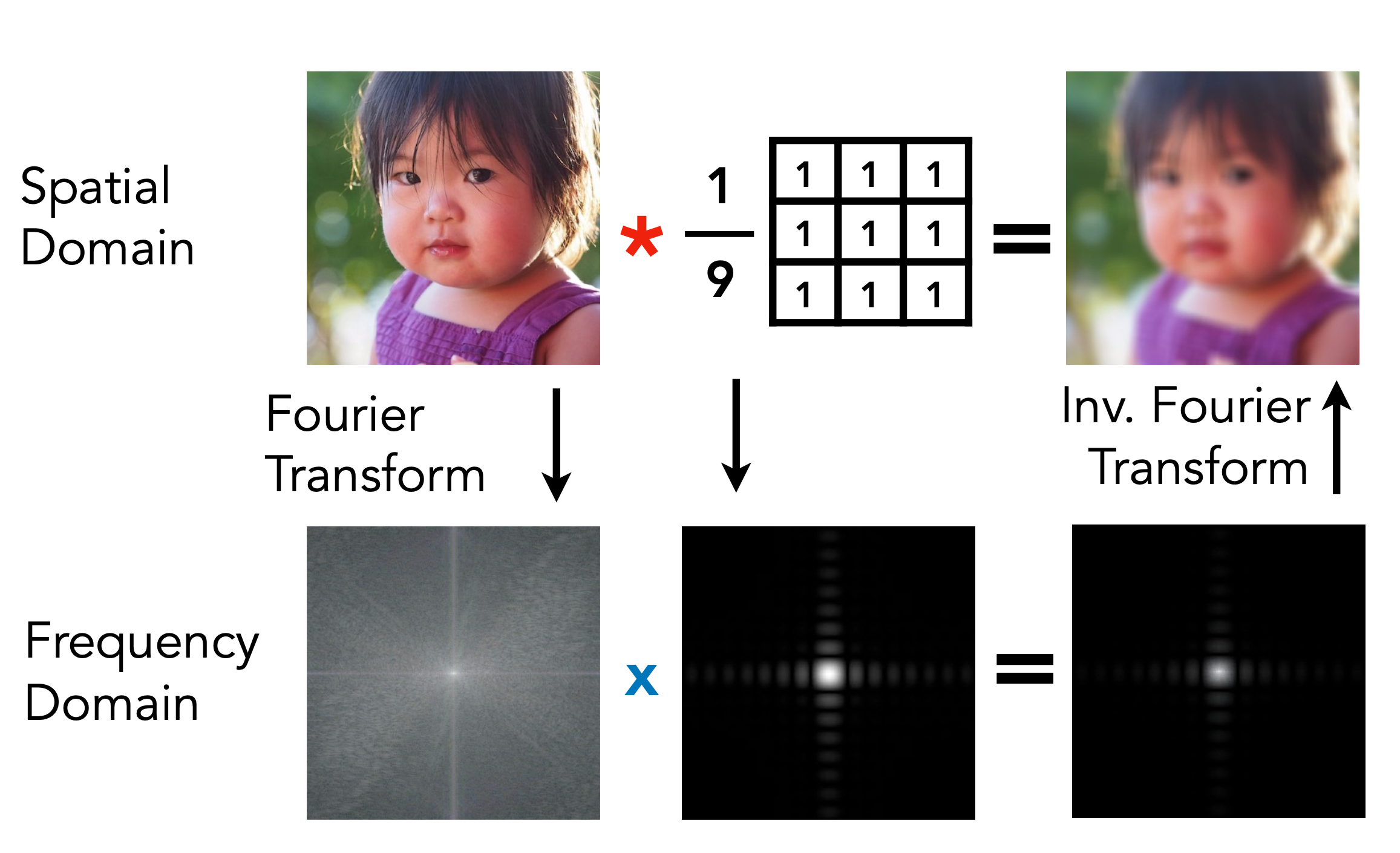

卷积定理：空间域的卷积 = 频域的乘法（反之亦然）

于是滤波有两种等价做法：

1. 直接在空间域做卷积
2. 变换到频率域 → 乘以卷积核的傅里叶变换 → 逆变换回空间域

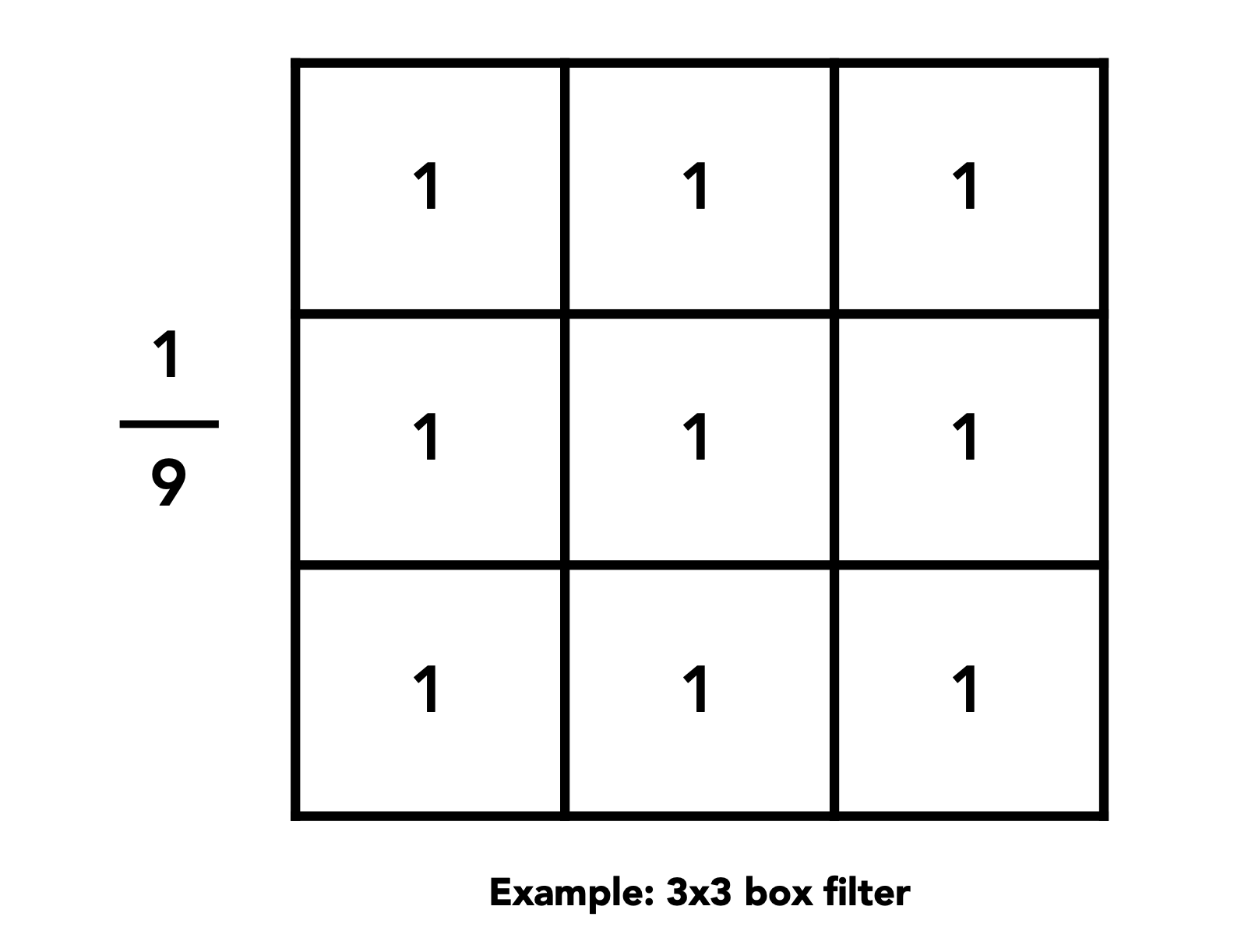

盒式滤波器 (Box Filter)：1 个像素宽度的盒式滤波器相当于低通滤波（模糊）

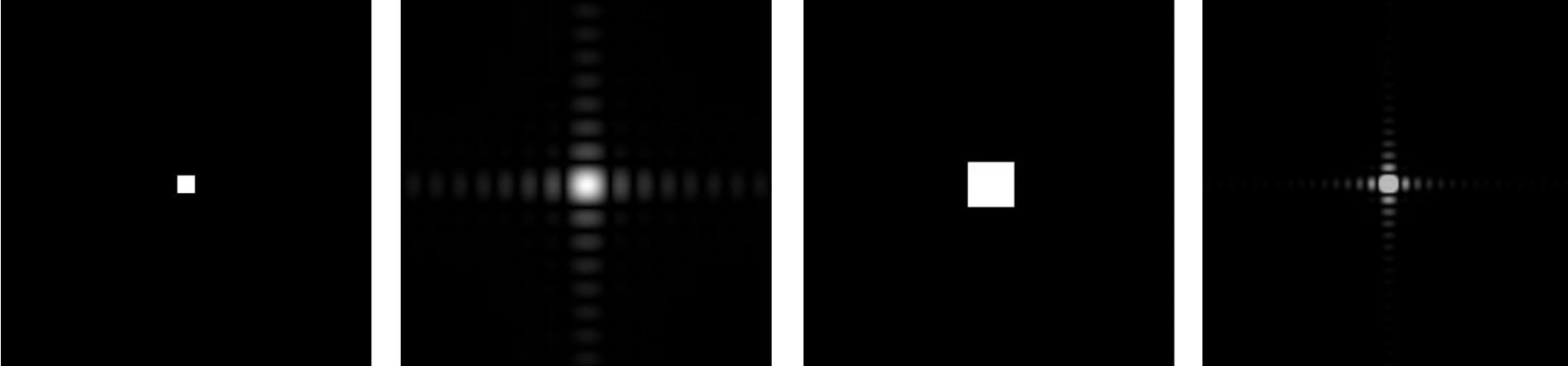

更宽的滤波核 = 只留更低的频率（模糊得更厉害）

采样 = 重复频率内容

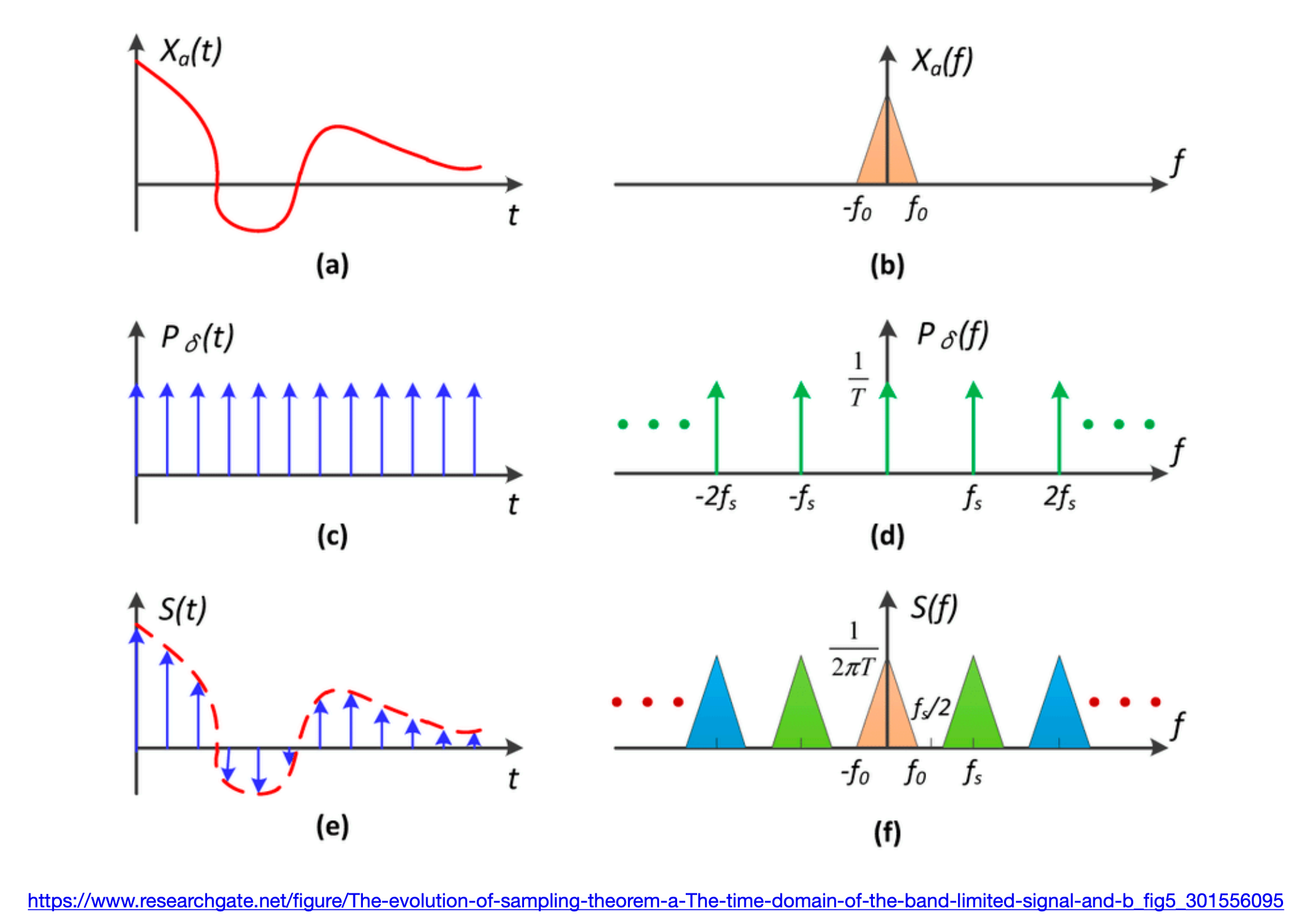

采样 = 重复频率内容：采样频率越高，频率域中的副本间隔越大

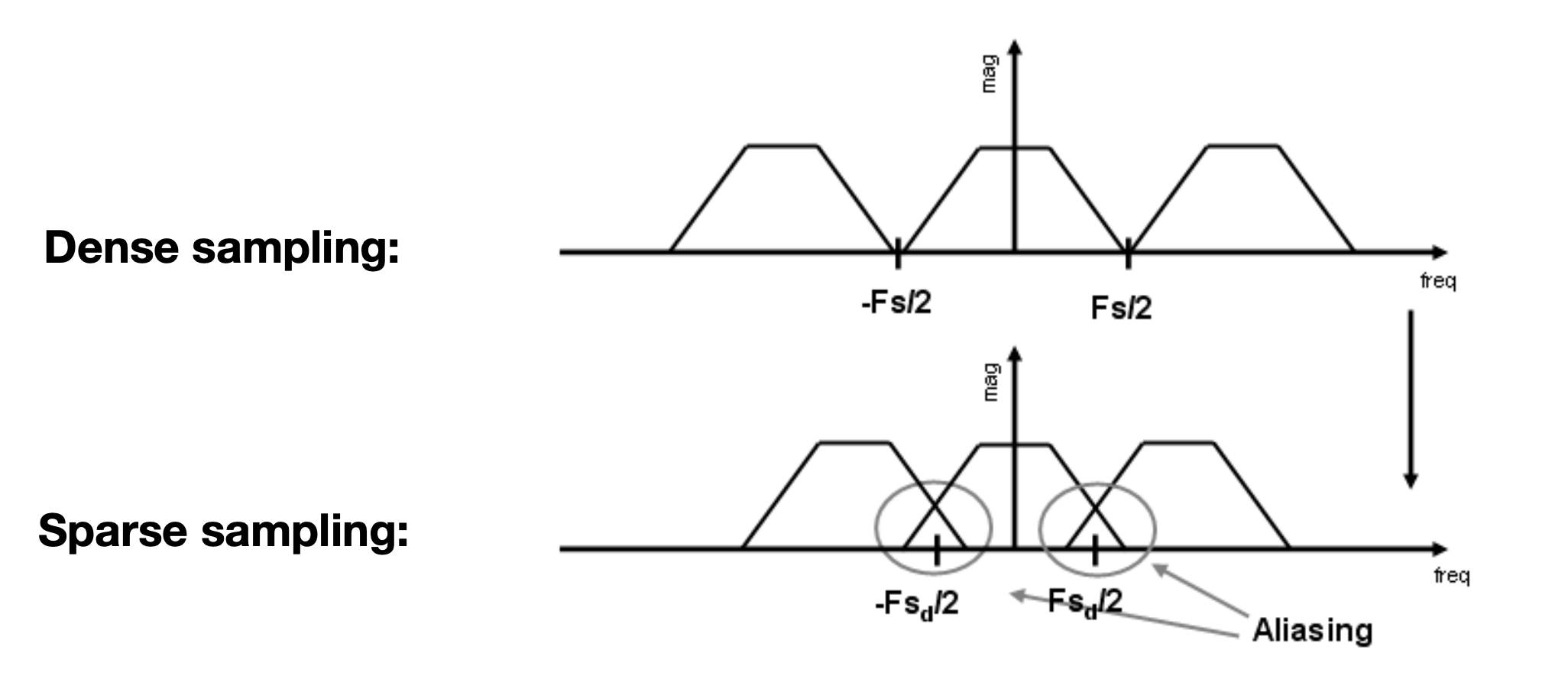

走样 = 频率内容混合：欠采样（稀疏采样）导致频谱副本重叠，高频信号伪装成低频信号

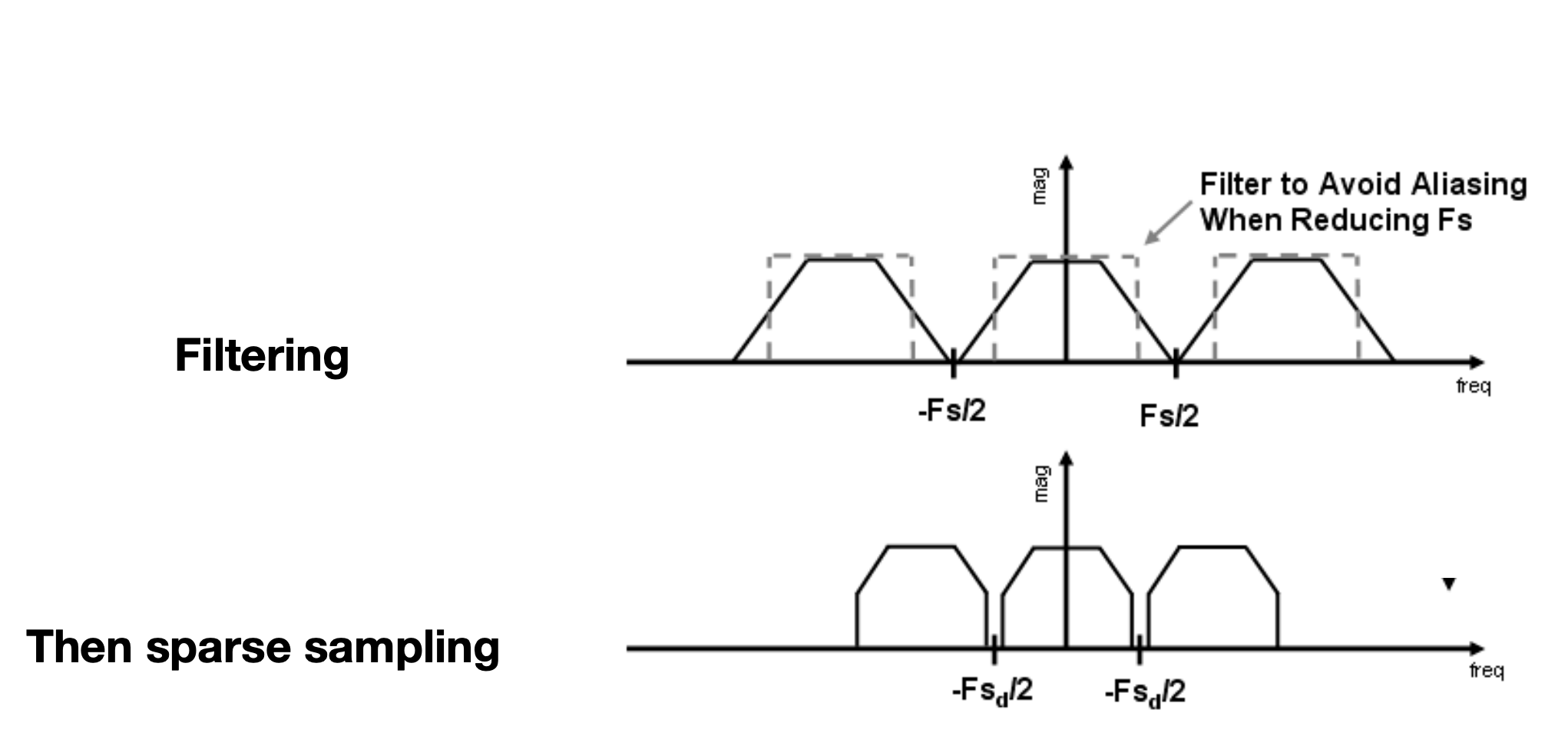

如何减少走样：两种方案（反走样）

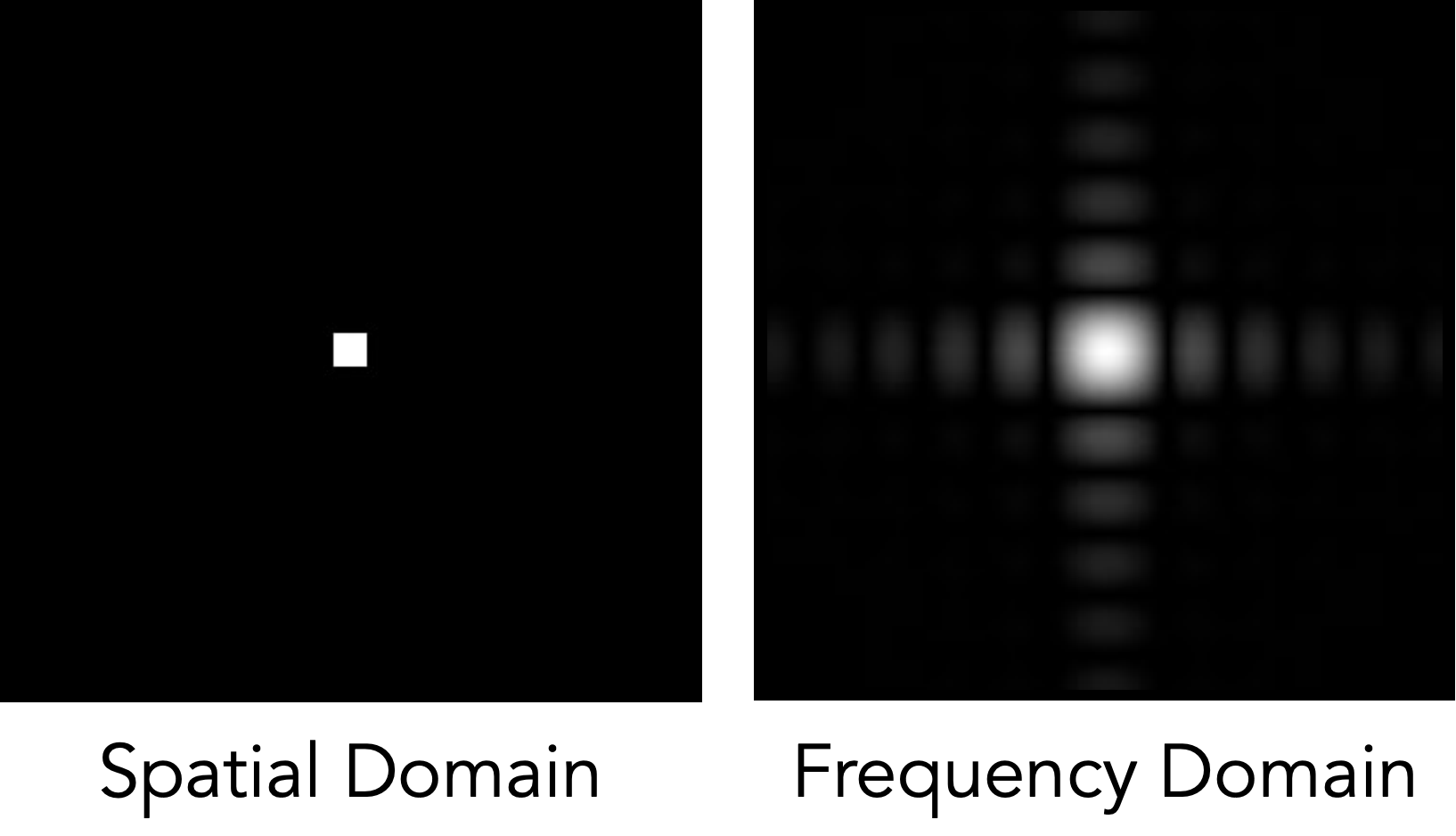

实用的预滤波：1 像素宽盒式滤波

做法：

1. 用 1 像素宽的盒式模糊（低通）对 $f(x,y)$ 做卷积
2. 再在每个像素中心采样

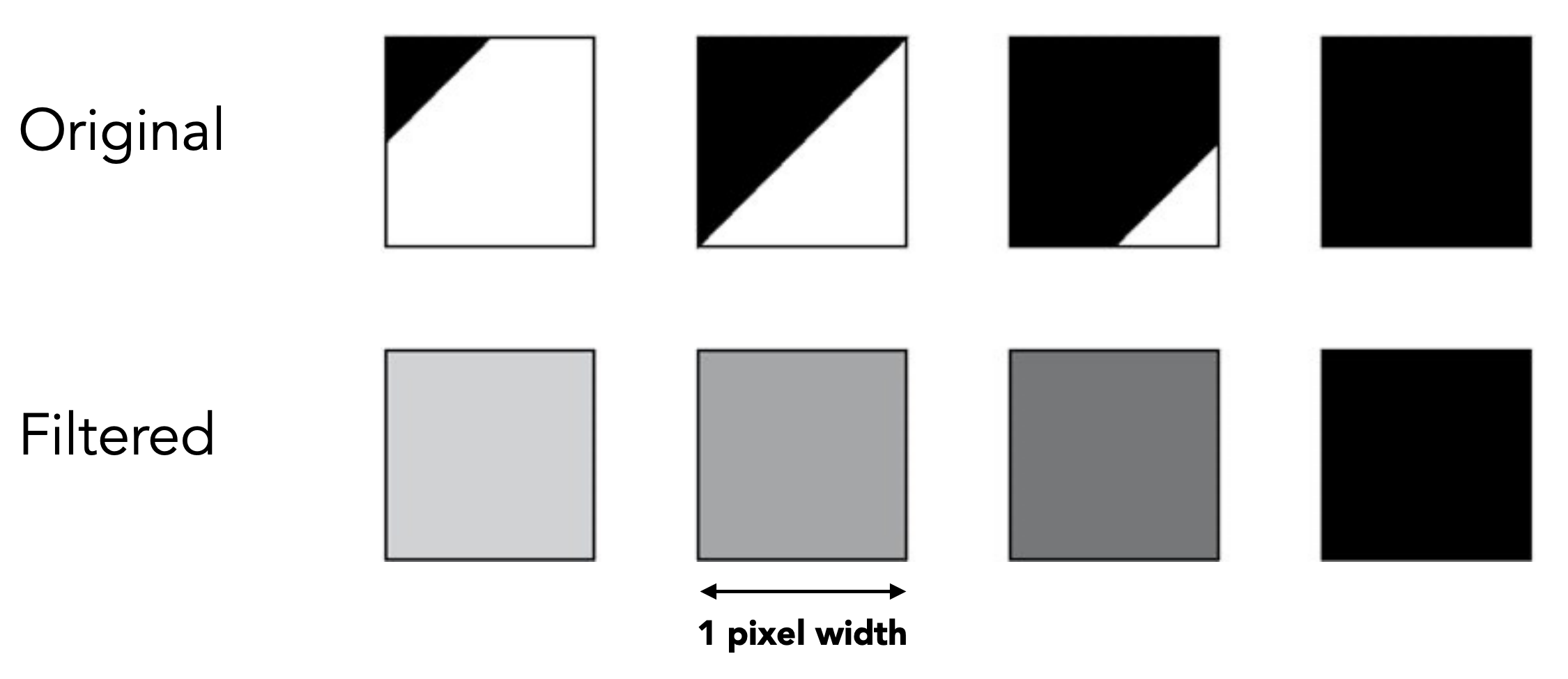

关键洞察：光栅化单个三角形时，$f(x,y) = inside(triangle, x, y)$ 在像素面积内的平均值，恰好等于三角形覆盖该像素的面积比例

• 覆盖 100% → 像素值 1（纯色）
• 覆盖 50% → 像素值 0.5（中间色）

10 常见抗锯齿技术

MSAA (Multisample Anti-Aliasing)

注意区分：“超采样抗锯齿"指 SSAA (Super Sampling Anti-Aliasing)，即把像素细分为 $N \times N$ 个子像素，每个子像素各自完整渲染（深度 + 着色）再平均，着色开销约为 $N^2$ 倍。而 MSAA（多重采样抗锯齿） 是 SSAA 的高效优化版：子采样点只做可见性（覆盖率）判断，不独立着色，整像素只在中心着色一次，再按覆盖率加权混合。直接算覆盖率很难，于是用多个采样点近似 1 像素盒式滤波的效果。

步骤（子采样点仅参与覆盖判断，着色只做一次）：

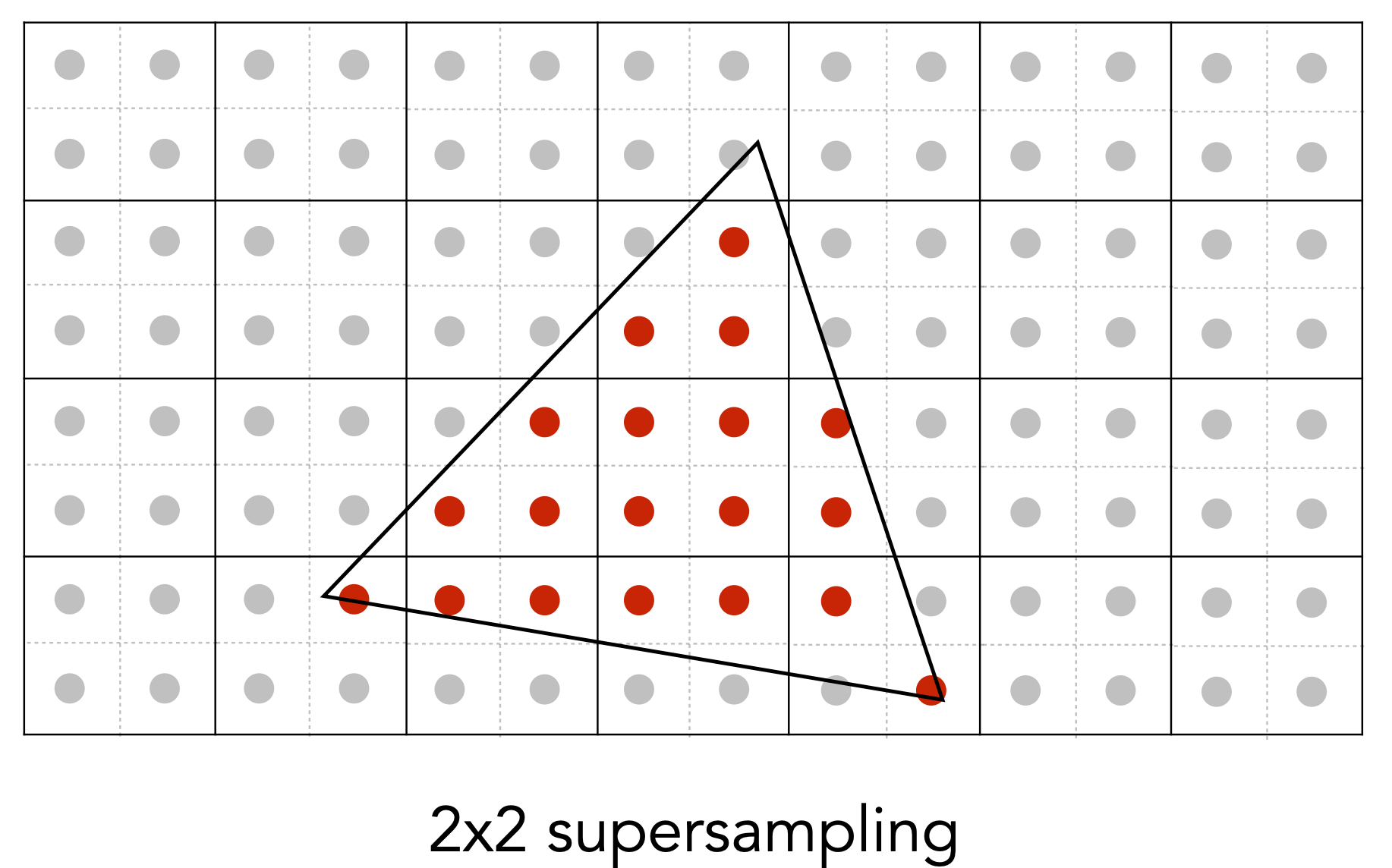

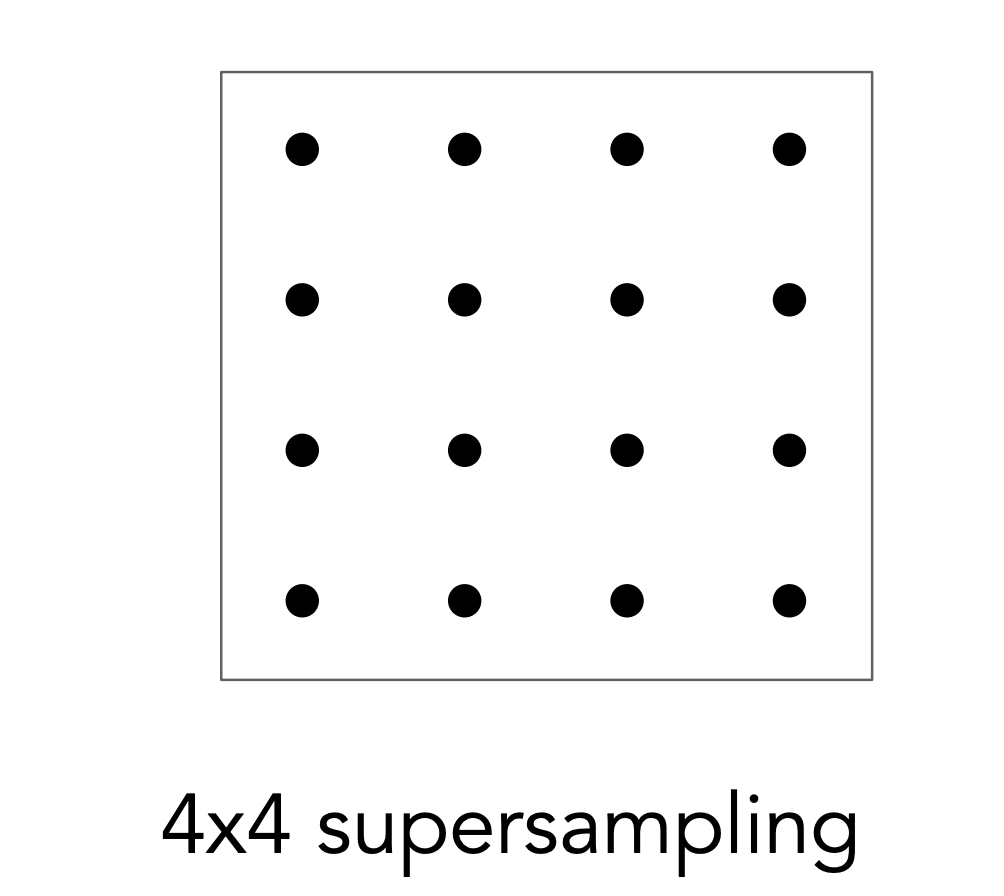

1. 把每个像素细分为 $N \times N$ 个子采样点
2. 对每个子采样点判断是否在三角形内（1 或 0），得到覆盖率

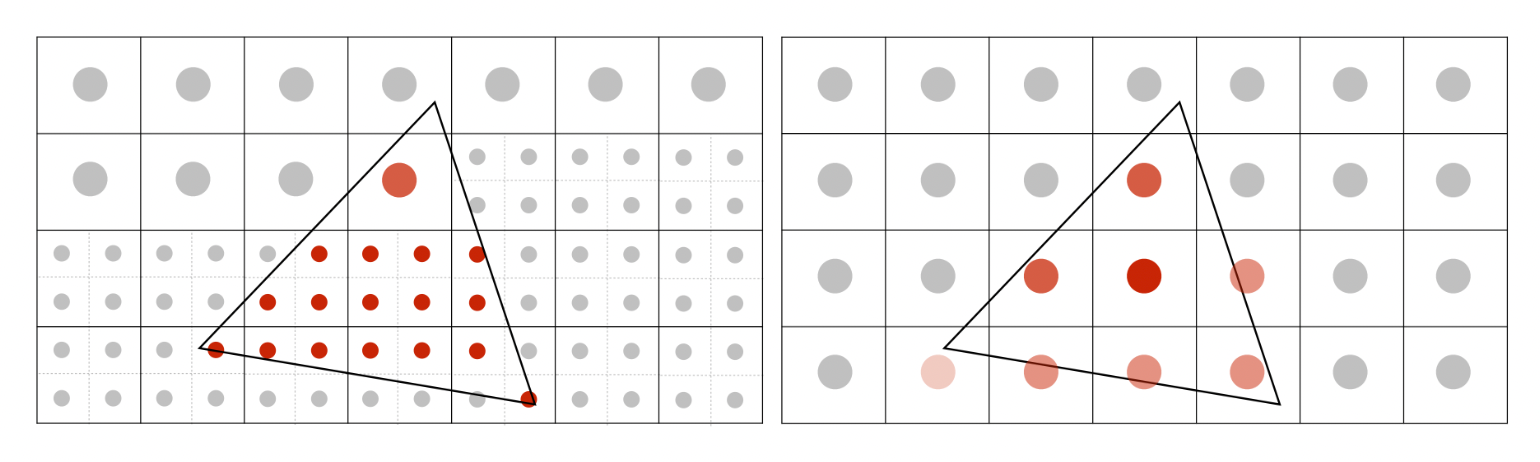

3. 在像素中心（或重心）着色一次，用覆盖率对颜色加权混合，得到该像素值

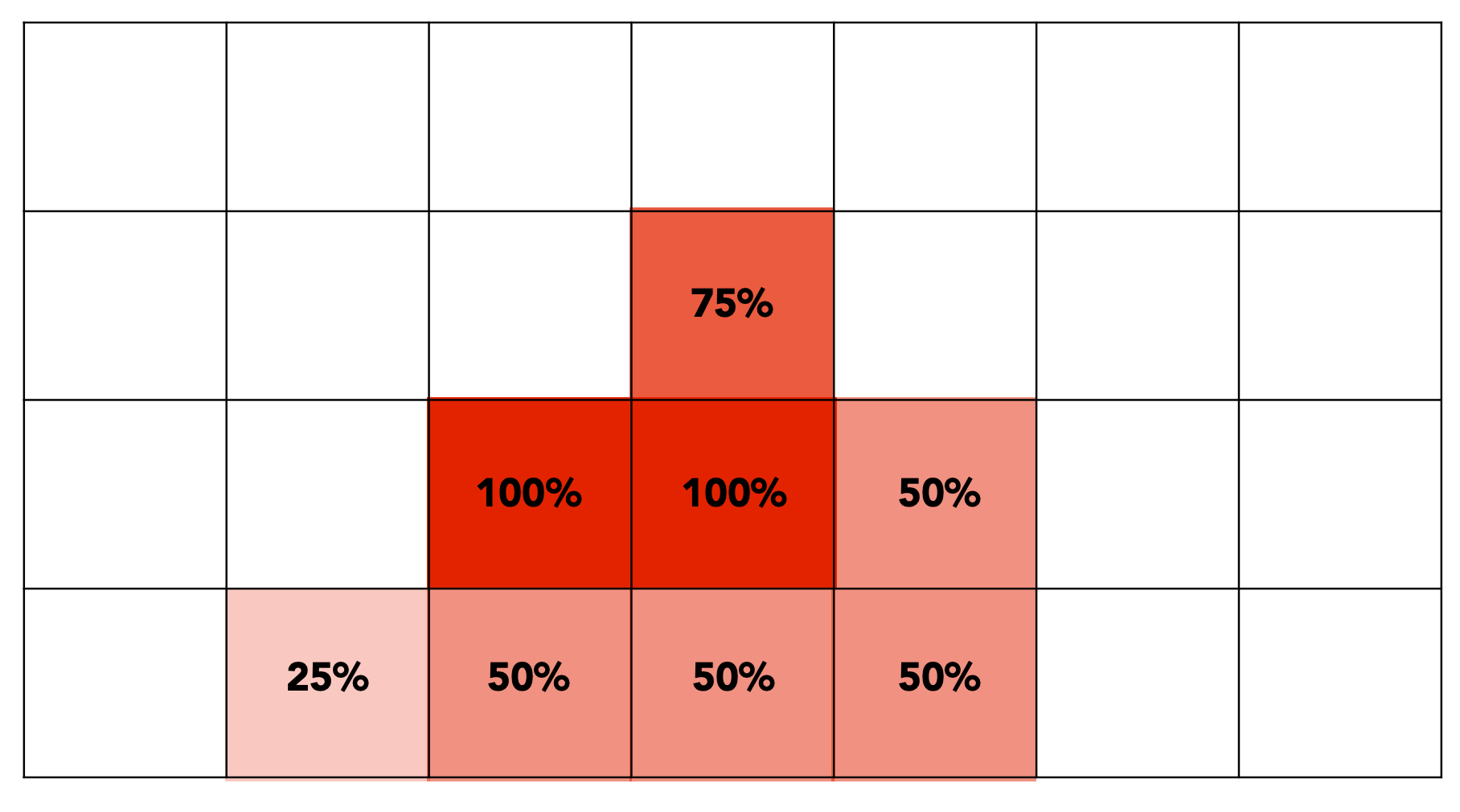

最终效果：边缘像素得到 25% / 50% / 75% / 100% 等中间值，显示平滑过渡

优点：效果好，能有效消除锯齿

缺点：采样点增多带来额外的覆盖测试与颜色/深度存储开销（硬件中按采样点数存储）；但着色只执行一次，开销远小于 SSAA（计算量增大约 $N^2$ 倍是 SSAA 的特征）

FXAA (Fast Approximate Anti-Aliasing)

快速近似抗锯齿：后处理技术

原理：

1. 不增加采样点
2. 在渲染完成后，检测图像中的边缘
3. 将边缘附近的像素进行平滑混合

优点：速度快，性能开销小

缺点：可能丢失细节

TAA (Temporal Anti-Aliasing)

时间抗锯齿：利用帧间信息

原理：

1. 在不同帧中，对像素内的不同位置采样（每帧采样位置不同）
2. 将多帧结果混合（时间上累积）

优点：效果好，适合动态场景，且当帧开销小

缺点：可能产生鬼影（ghosting）

超分辨率与 DLSS

• 超分辨率 (Super Resolution / Super Sampling)：从低分辨率图像重建高分辨率图像，本质上仍是”样本不足“问题
• DLSS (Deep Learning Super Sampling)：深度学习超采样，用低分辨率渲染 + AI 推理输出高分辨率画面，是近年实时渲染的重要方向

11 复盘自测

1. fovY、宽高比与近裁剪面 $l,r,b,t$ 之间的换算关系是怎样的？

假设对称视锥（$l=-r$、$b=-t$），由近裁剪面构成的直角三角形直接得到：

再由宽高比 aspect = width / height = r / t：

故已知 fovY、aspect 和近裁剪面距离 $n$，即可完全确定 $l, r, b, t$。

2. 视口变换矩阵为什么与 z 无关？它的平移和缩放因子分别由什么决定？

• 为什么与 z 无关：视口变换的目的是把标准立方体 $[-1,1]^2$ 的屏幕坐标 (x, y) 映射到显示器像素范围 $[0, width] \times [0, height]$，而深度信息 z 已经在投影阶段处理（保留给深度缓冲用，不参与屏幕成像）。
• 平移因子：$\frac{width}{2}$、$\frac{height}{2}$ —— 把缩放后中心位于原点的图像平移到屏幕中心，使范围变为 $[0, width]$、$[0, height]$。
• 缩放因子：$\frac{width}{2}$、$\frac{height}{2}$ —— 把 $[-1,1]$ 的坐标缩放到 $[0, width]$ 或 $[0, height]$（factor = 范围跨度的一半）。

矩阵形状 $M_{viewport}$ 第三行就是 $(0, 0, 1, 0)$，原样保留 z，留给后续深度测试使用。

3. 用叉积判断点是否在三角形内的原理是什么？为什么"同号"意味着在内部？

对三角形 ABC 按统一方向（逆时针或顺时针）遍历三条边 AB、BC、CA，计算边向量与"顶点 → P"向量的叉积 z 分量：

• 叉积 z 分量的正负表示 P 在该边的左侧（>0）还是右侧（<0）。
• 若 P 在三角形内部，则它必然同时位于三条有向边的同侧——即三个 z 分量符号完全一致（全正或全负）。
• 若有一个 z 分量异号，说明 P 在某条边的外侧，则不在三角形内。

“同号 = 在内部"正是凸性的几何体现：三角形作为凸区域，等价于"相对于三条有向边同侧的交集”。

4. 为什么"先滤波后采样"可以消除锯齿，而"先采样后滤波"只会得到模糊的锯齿？

• 先滤波后采样（正确）：原始连续信号 $f(x,y)$ 含高频（如三角形边缘的阶跃）。先做低通滤波（1 像素宽盒式模糊），把超过采样极限的高频成分提前滤掉，让剩余频率满足 Nyquist 条件，再采样就不会有走样；边缘像素自然落到 0–1 之间的中间值，呈现平滑抗锯齿效果。
• 先采样后滤波（错误）：先以不足的频率对原始高频信号采样，此时高频已经走样为低频错误信号，信息已经不可挽回地丢失了。再对这种含错误伪频的离散信号做低通滤波，只会让"假低频成分"和真实信号一起被模糊，得到的是仍然有锯齿轮廓的模糊图像——锯齿没消除，反而丢了清晰度。

核心：走样发生在采样瞬间，必须在采样之前滤掉高频才能预防走样；采样之后再滤波无法"撤销"已经发生的走样。

5. 采样 = 重复频率内容、走样 = 频率内容混合——这两句话如何理解？

• 采样 = 重复频率内容：从频域看，等距采样相当于用原信号频谱去乘一个冲激串（Dirac Comb）。根据卷积定理，频域的乘法对应频谱在采样频率 $f_s$ 的整数倍处周期性复制——即在频域上产生无数个原谱副本，间距正好为 $f_s$。采样频率越高，副本之间间隔越大。
• 走样 = 频率内容混合：当采样频率不足（$f_s$ 太小），相邻副本之间发生重叠，原本属于高频的信息被"折叠"进低频区域，无法与真正的低频信号区分——即高频信号伪装成低频，这就是走样（aliases）。反映在图像上就是锯齿、摩尔纹等伪影。

Nyquist 采样定理的本质：要让副本不重叠，采样频率必须 $f_s \geq 2 f_{\text{max}}$，否则高频与低频混叠。

6. MSAA、FXAA、TAA、DLSS 各自的原理、优缺点和适用场景分别是什么？

对比思路：

• MSAA 走的是"真正增加采样点"的路线，解决空间域走样。
• FXAA / TAA 都走"后处理 + 信息复用"的路线，靠算法/历史帧补足样本不足。
• DLSS 进一步引入"AI 先验"，不局限于像素操作，而是从图像到图像的学习映射，成为超分辨率方向的新基准。

本文是 GAMES101 - 现代计算机图形学学习系列的第 4 篇笔记。
